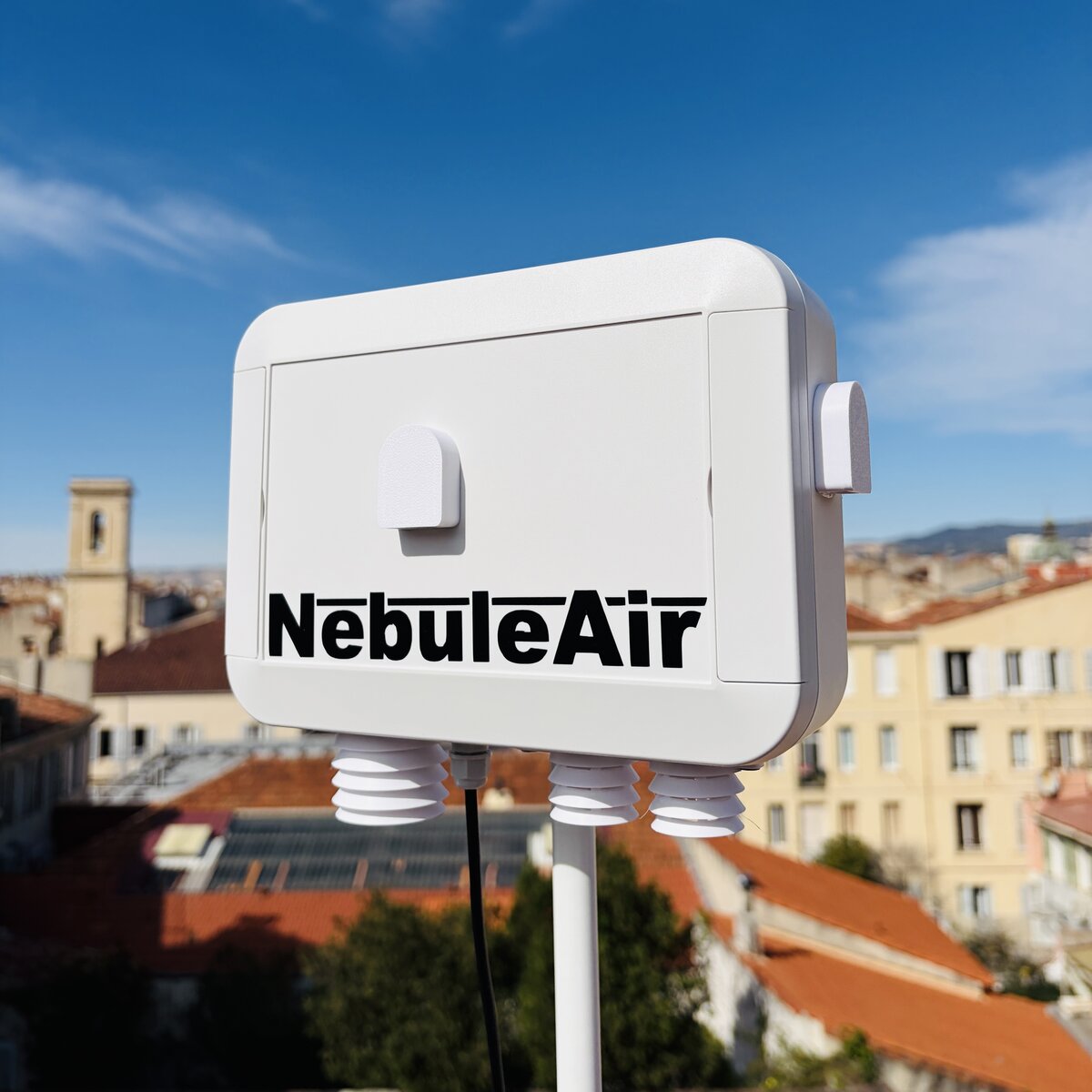

Présentation

Le NebuleAir Pro est la version professionnelle du capteur de qualité de l'air NebuleAir, conçu pour des déploiements en extérieur avec une connectivité cellulaire autonome.

Il est équipé d'un modem 4G u-blox SARA-R500 qui communique sur les bandes de fréquences NB-IoT (Narrowband IoT), permettant une transmission des données sans dépendre d'un réseau WiFi.

Caractéristiques techniques

Schéma carte AirCarto

Plateforme

  • Carte mère : Raspberry Pi Compute Module 4 (CM4)

Capteurs intégrés de base

Capteur Mesure Paramètres
NextPM (Tera Sensor) Particules fines PM1, PM2.5, PM10
BME280 (Bosch) Environnement Température, humidité, pression atmosphérique

NextPM

Capteurs optionnels

Des capteurs supplémentaires peuvent être ajoutés pour étendre les capacités de mesure :

Sondes gaz Cairsens® (fabricant : Envea) :

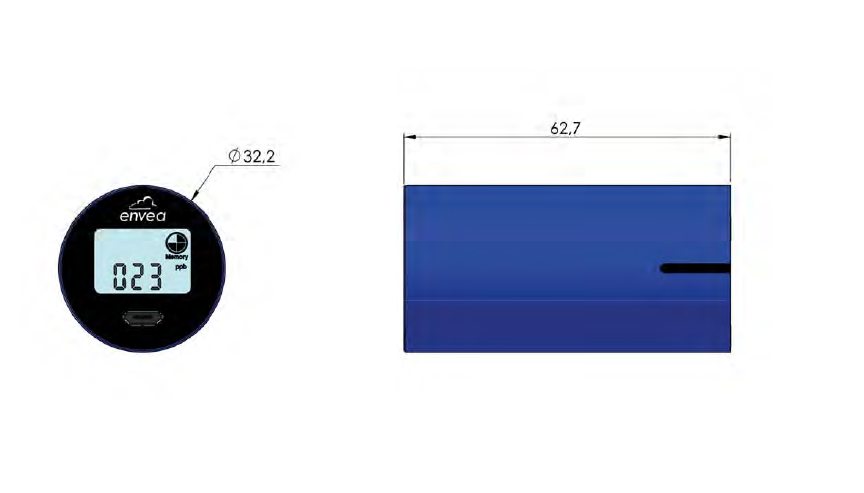

Cairsens® Envea

  • NO2 (dioxyde d'azote)
  • O3 (ozone)
  • Autres gaz selon les modèles Cairsens® disponibles

Sonomètre :

  • NSRT mk4 (fabricant : Convergence Instruments) - sonomètre enregistreur avec microphone de type 1

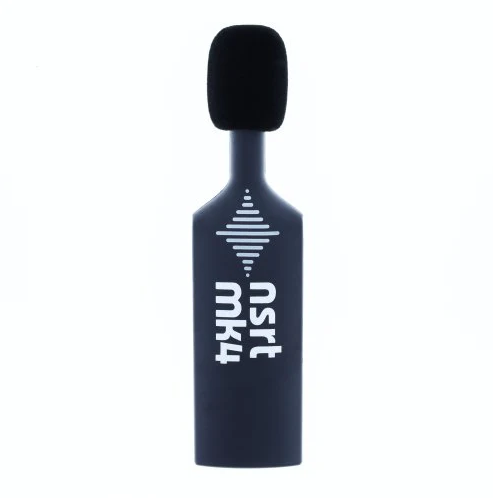

NSRT mk4

Boîtier

  • Boîtier principal : Takachi WP15-21-6G — 150 x 210 x 55 mm

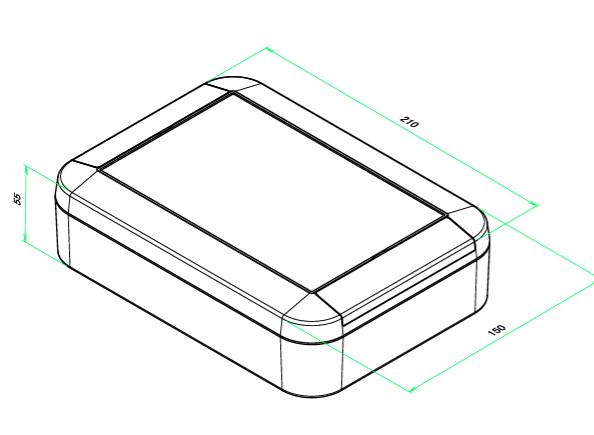

Boîtier Takachi WP15-21-6G

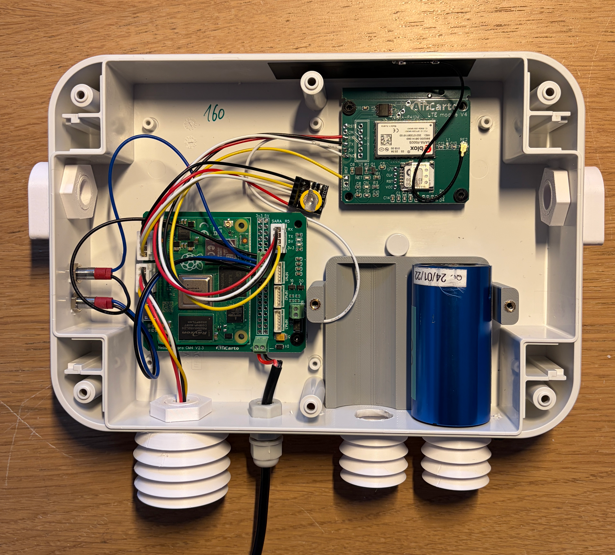

Boîtier NebuleAir Pro ouvert

  • Pièces complémentaires : éléments imprimés en 3D (PETG) ajoutés sur les côtés et sur le bas de l'appareil
  • Boîtier résistant aux intempéries, conçu pour une installation en extérieur

Connectivité

Le NebuleAir Pro communique sur le réseau Narrowband IoT (NB-IoT) à l'aide du module SARA-R500 de chez u-blox. La communication avec le module s'effectue par requêtes AT.

Sur le PCB, on retrouve le connecteur pour l'antenne ainsi qu'un slot pour une carte SIM.

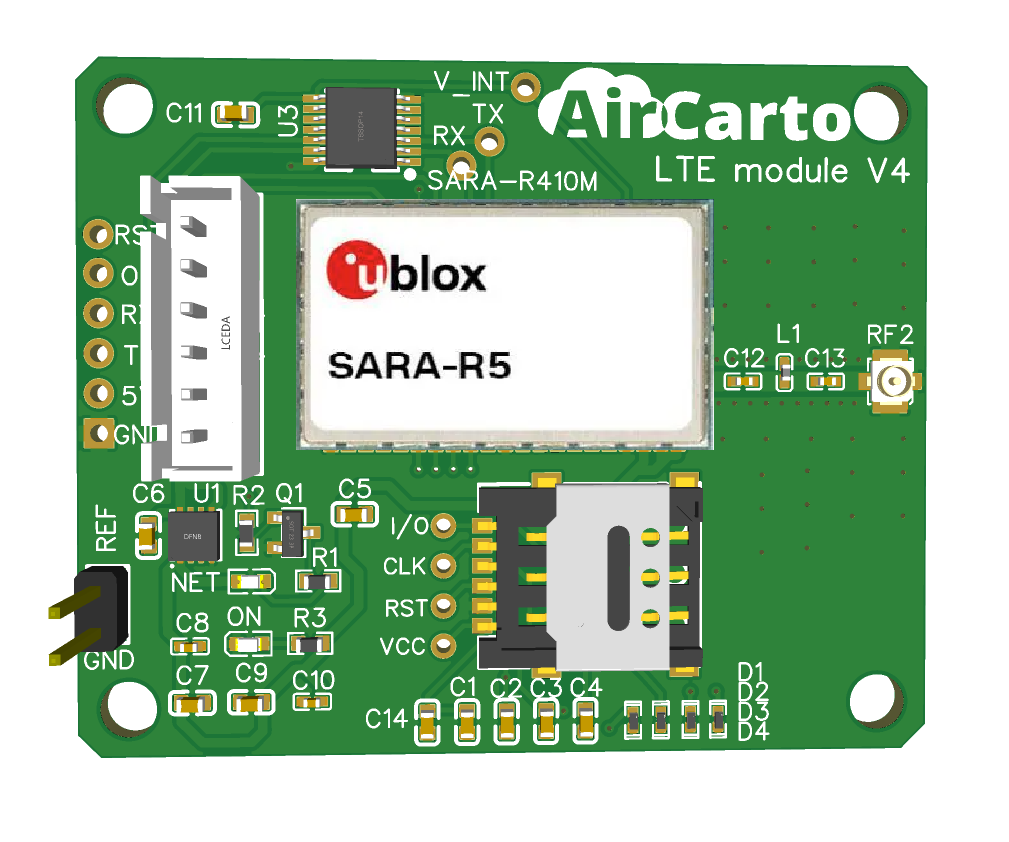

PCB module SARA-R5 u-blox

Alimentation

Le NebuleAir Pro peut être alimenté de deux manières :

  • Secteur : alimentation filaire classique
  • Autonome : pack batterie + panneau solaire

Autonomie énergétique — partenariat Re-Lion Factory

Pour les déploiements autonomes (sans accès au secteur), nous travaillons avec notre partenaire Re-Lion Factory sur des « powerbox » : des boîtiers d'alimentation autonomes associant une batterie et un panneau solaire.

Le principe est simple : le panneau solaire recharge la batterie en journée, qui alimente à son tour le NebuleAir Pro en continu, y compris la nuit et lors des périodes peu ensoleillées. La capacité de la batterie et la puissance du panneau sont dimensionnées en fonction de la consommation du capteur (voir Consommation électrique) afin de garantir un fonctionnement permanent, sans intervention ni raccordement filaire.

Cette solution permet d'installer le capteur sur des sites isolés (mâts, zones rurales, chantiers, etc.) où aucune source d'alimentation n'est disponible.

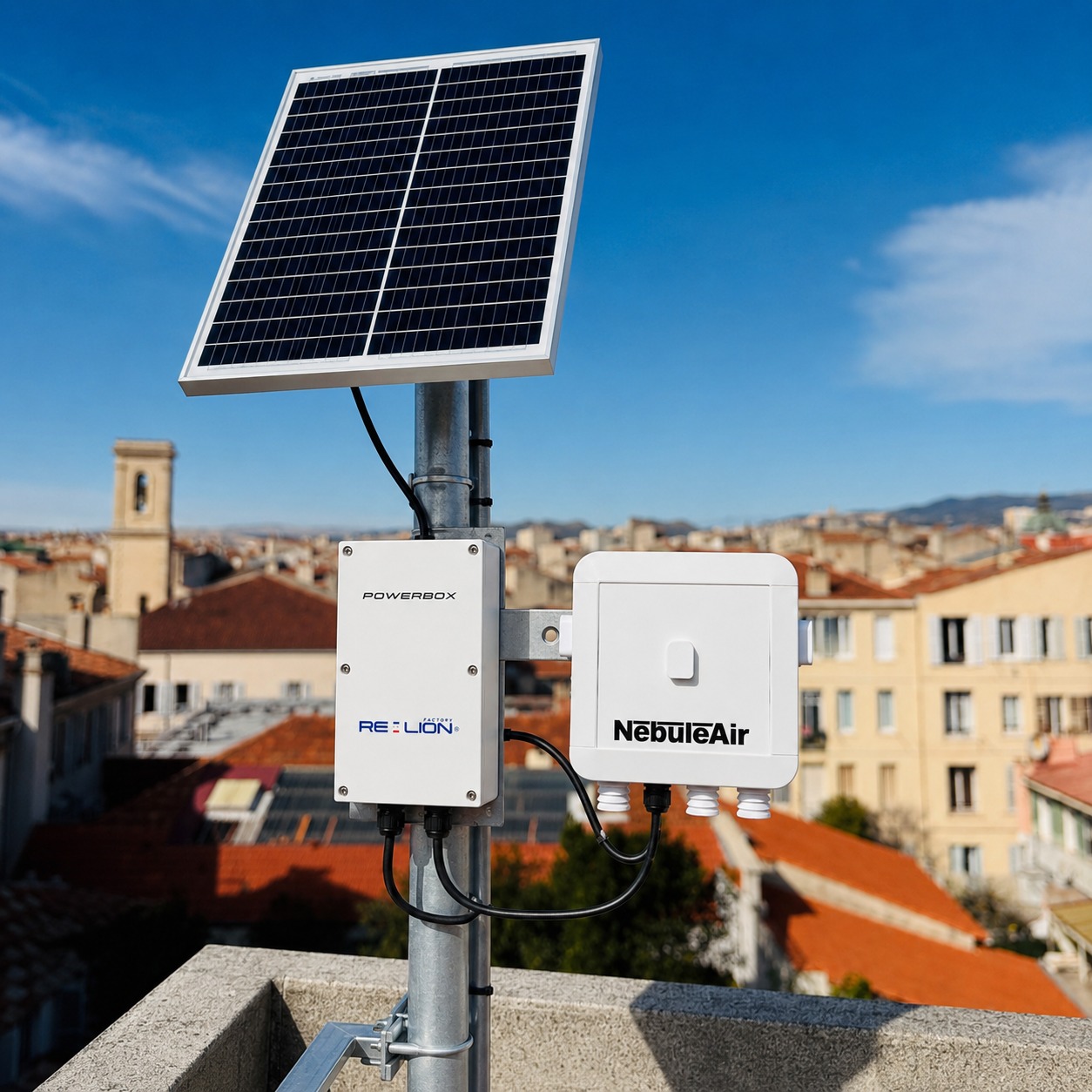

Alimentation solaire autonome du NebuleAir Pro (powerbox Re-Lion Factory)

Consommation électrique

Consommation moyenne 350 mA

En version PM uniquement (sans capteurs optionnels), le NebuleAir Pro consomme en moyenne 350 mA sous 5V, soit environ 1.75 W.

Composant Consommation moyenne
Raspberry Pi CM4 ~250 mA
NextPM (Tera Sensor) ~80 mA
SARA-R5 (u-blox) ~40 mA
LEDs et divers le reste

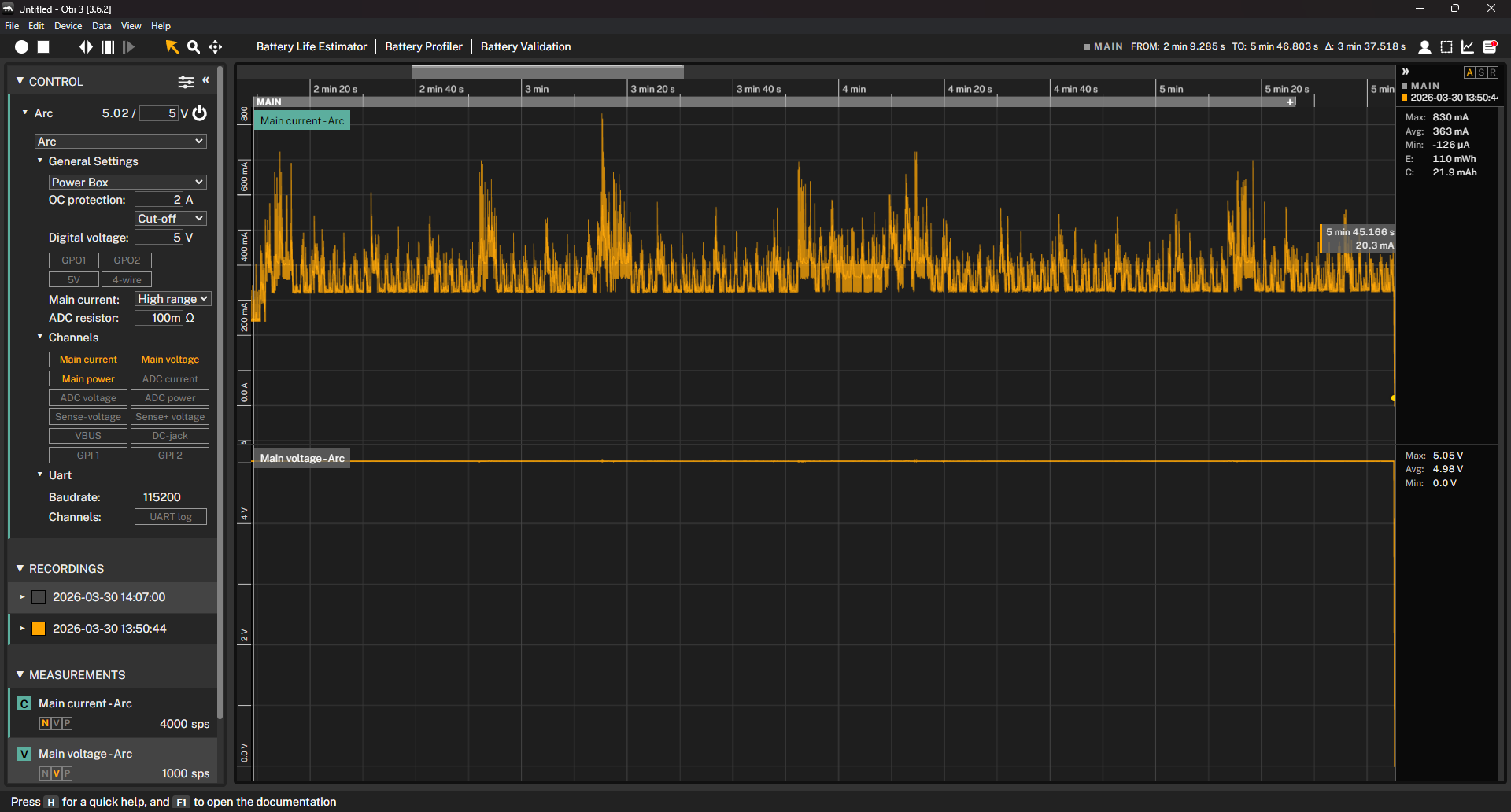

Consommation électrique du NebuleAir Pro (Otii)

Valeurs indicatives

Ces valeurs sont des moyennes observées en fonctionnement normal. La consommation peut varier ponctuellement, notamment lors des phases de transmission du modem.

Pics de consommation

La consommation peut atteindre jusqu'à 1 A lors de certains pics, notamment au démarrage de l'appareil. L'alimentation utilisée doit être dimensionnée en conséquence.

Horloge interne (RTC)

Le Raspberry Pi n'étant pas équipé d'une horloge interne, un module RTC (Real Time Clock) basé sur le DS3231 est intégré dans le boîtier afin de conserver l'heure même lorsque le capteur est hors tension.

Il existe deux versions du module RTC :

Version 1 — pile CR2032 amovible

Cette version utilise une pile bouton CR2032 facilement remplaçable.

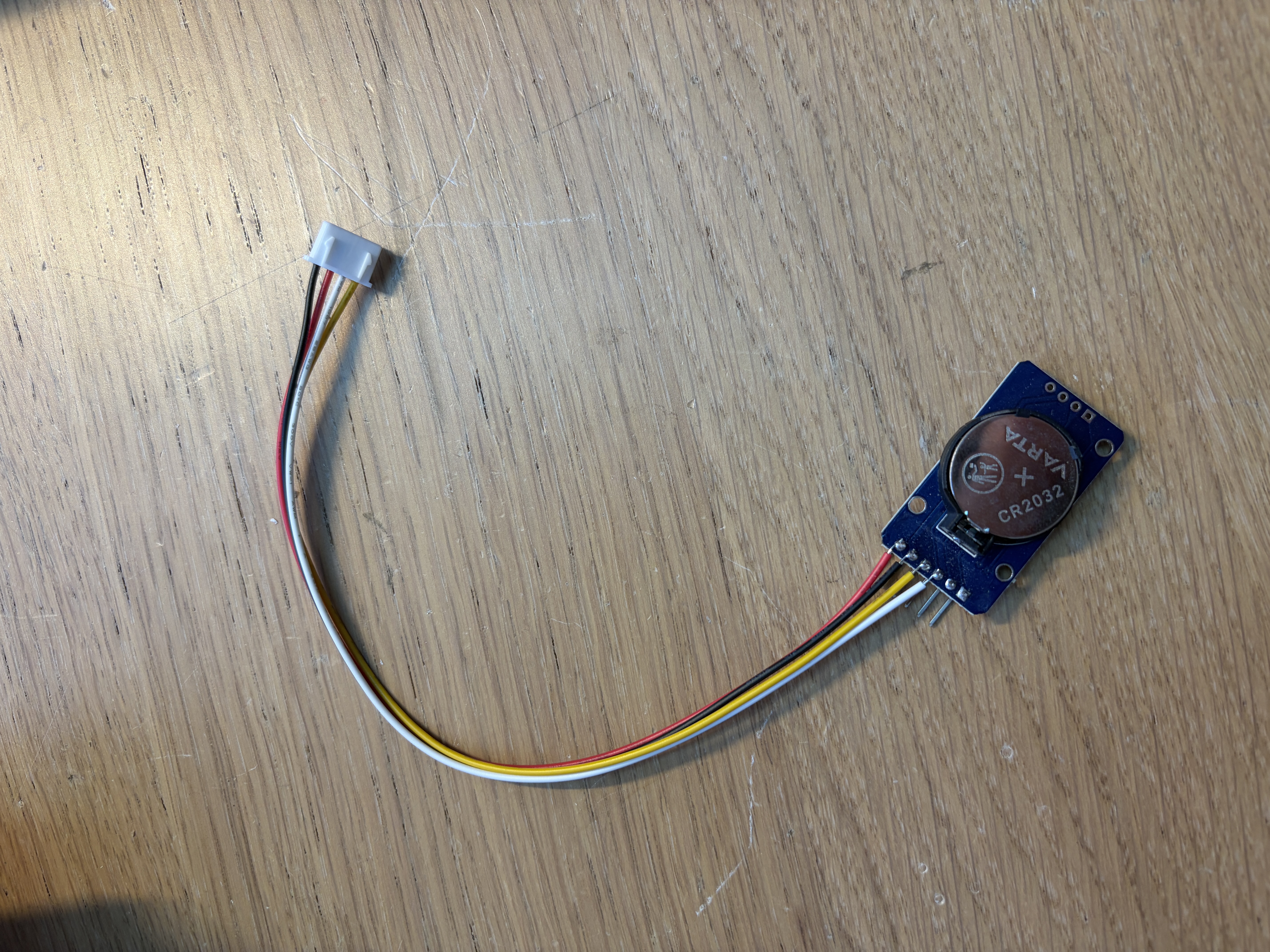

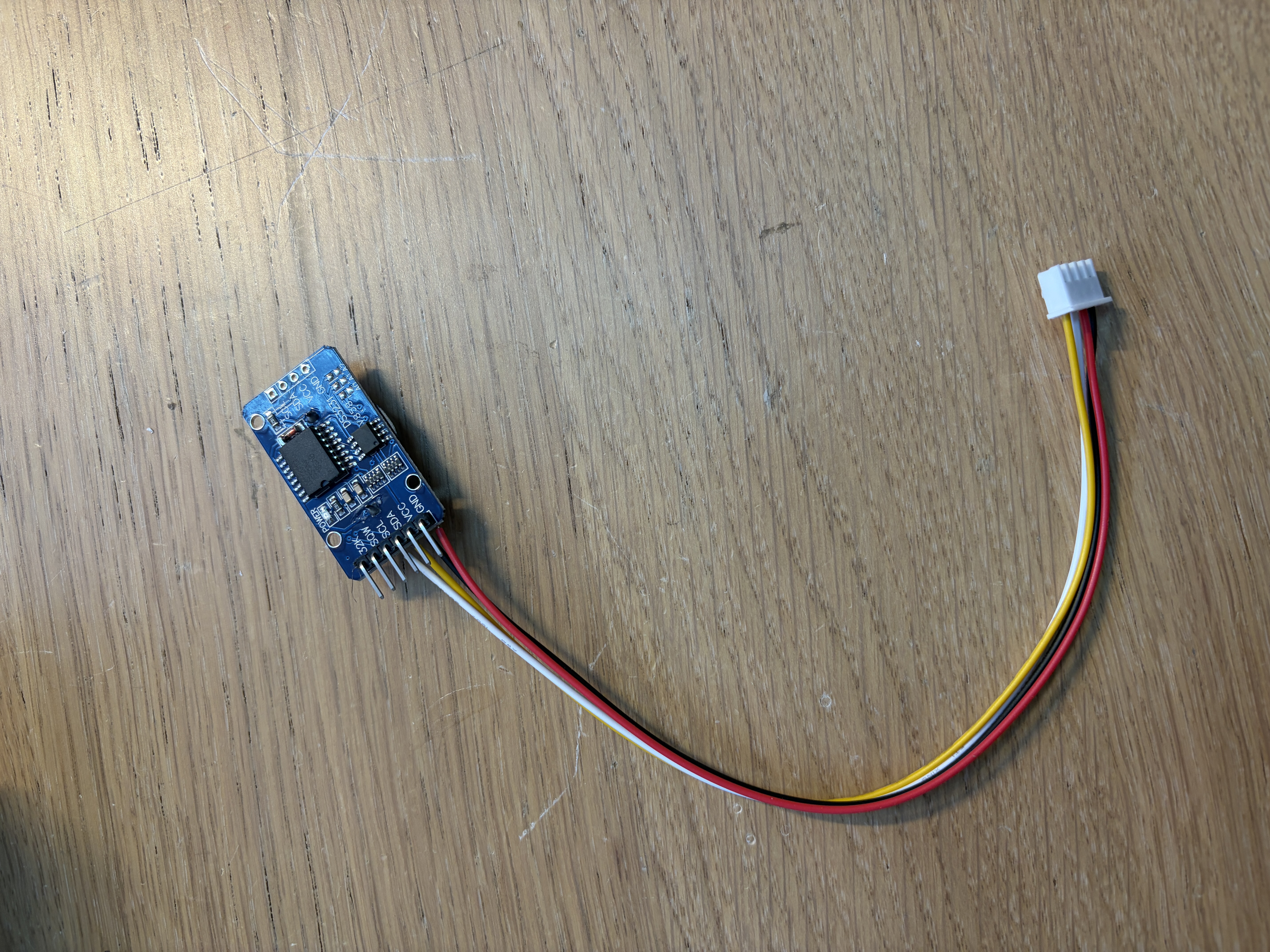

Module RTC v1 — face avant Module RTC v1 — face arrière

Version 2 — pile soudée

Cette version utilise une petite pile directement soudée sur le module. On retrouve exclusivement cette version sur les modèles à partir du nebuleair-pro150.

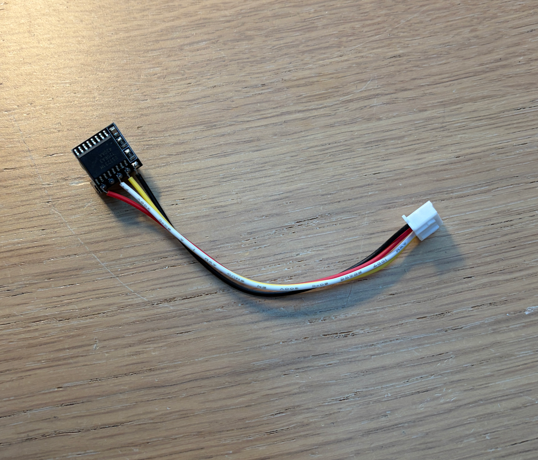

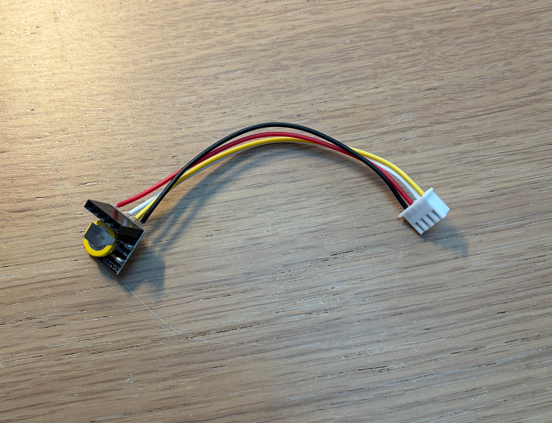

Module RTC v2 — face avant Module RTC v2 — face arrière

Connecteur identique

Les deux versions utilisent le même connecteur. En cas de défaillance de la pile, il est donc facile de remplacer le module par l'une ou l'autre version.

Remise à l'heure

Après un changement de module RTC, il est nécessaire de remettre l'horloge à l'heure depuis la page Admin de l'interface web de configuration.

Firmware

Le firmware du NebuleAir Pro est open source. Le code source est disponible sur le dépôt Gitea suivant :

Dépôt Gitea — nebuleair_pro_4g

Installation

L'installation du NebuleAir Pro est simple :

  1. Brancher l'appareil au câble d'alimentation (adaptateur secteur ou batterie solaire)
  2. L'appareil démarre automatiquement : les deux LEDs (rouge et verte) clignotent ensemble plusieurs fois
  3. Connexion au réseau mobile : le modem se connecte automatiquement au réseau NB-IoT disponible
  4. Envoi des données : les mesures sont transmises toutes les minutes, signalé par le clignotement de la LED verte

Carte SIM multi-opérateur

La carte SIM intégrée est multi-opérateur. Le choix du réseau est entièrement automatique, aucune configuration n'est nécessaire.

Indicateurs LED

LED Comportement Signification
Rouge + Verte Clignotent ensemble Démarrage de l'appareil
Verte Clignote Envoi des données en cours

Configuration

Aucune configuration n'est nécessaire au démarrage. L'appareil est pré-configuré en usine et se connecte automatiquement au réseau mobile.

WiFi et mode Hotspot

Le NebuleAir Pro est équipé d'une puce WiFi intégrée. Au démarrage, l'appareil vérifie s'il est connecté à un réseau WiFi connu. Si aucun réseau n'est disponible, il se met automatiquement en mode Hotspot (point d'accès) et crée un réseau WiFi local.

Se connecter au Hotspot

  1. Recherchez le réseau WiFi nebuleair-proXXX (où XXX correspond au numéro de votre capteur) dans la liste des réseaux disponibles sur votre téléphone ou ordinateur
  2. Connectez-vous en entrant le mot de passe : nebuleaircfg
  3. Une fois connecté, ouvrez votre navigateur et accédez à la page de configuration à l'adresse :

Connecter le NebuleAir Pro à un réseau WiFi

Depuis la page de configuration, rendez-vous dans la section WiFi pour connecter le capteur à un réseau WiFi local. La liste des réseaux disponibles est affichée (le scan est effectué automatiquement au démarrage, avant l'activation du Hotspot).

Une fois connecté à un réseau WiFi, le Hotspot se désactive et le capteur utilise la connexion WiFi pour transmettre les données en complément de la liaison NB-IoT.

Scan WiFi

La liste des réseaux WiFi disponibles est scannée au démarrage de l'appareil, avant l'activation du mode Hotspot. Si vous ne voyez pas votre réseau dans la liste, redémarrez le capteur.

Mise à jour du firmware

Le firmware du NebuleAir Pro peut être mis à jour de deux manières :

1. Mise à jour manuelle (hors ligne)

Version minimale requise

La mise à jour manuelle hors ligne est disponible à partir de la version 1.4.6 du firmware.

  1. Téléchargez la dernière version du firmware depuis la page des releases
  2. Connectez-vous au capteur via le mode Hotspot (voir WiFi et mode Hotspot)
  3. Accédez à la page Admin depuis l'interface de configuration
  4. Glissez-déposez le fichier du firmware téléchargé sur la zone prévue à cet effet

2. Mise à jour en ligne (via WiFi)

  1. Connectez le capteur à un réseau WiFi disposant d'un accès internet (voir Connecter le NebuleAir Pro à un réseau WiFi)
  2. Accédez à la page Admin depuis l'interface de configuration
  3. Cliquez sur le bouton Update pour lancer la mise à jour automatique depuis le dépôt

Récupération des données

Il existe trois moyens d'accéder aux données de votre capteur NebuleAir Pro.

1. Base de données locale

Le NebuleAir Pro enregistre l'ensemble des mesures sur sa mémoire locale dans une base de données SQLite. Il est possible de consulter et télécharger ces données en se connectant directement au capteur.

Usage recommandé

En fonctionnement normal, les données sont transmises automatiquement via le modem 4G (NB-IoT) et sont accessibles depuis l'interface MonNebuleAir ou l'API AirCarto. La récupération locale est utile en cas de panne du réseau 4G ou du modem, pour s'assurer qu'aucune donnée n'est perdue.

  1. Connectez-vous au capteur via le mode Hotspot ou en étant sur le même réseau WiFi (voir WiFi et mode Hotspot)
  2. Accédez à la page Database depuis l'interface de configuration à l'adresse 192.168.4.1 (ou aircarto.local)

Informations nécessaires

Le nom du capteur et le token sont inscrits sur le bon de livraison fourni avec votre capteur. Conservez-le précieusement.

2. Interface web MonNebuleAir

Rendez-vous sur https://nebuleair.fr/monNebuleAir.html et renseignez :

  • Nom du capteur : le nom indiqué sur le bon de livraison
  • Token : le token associé au capteur

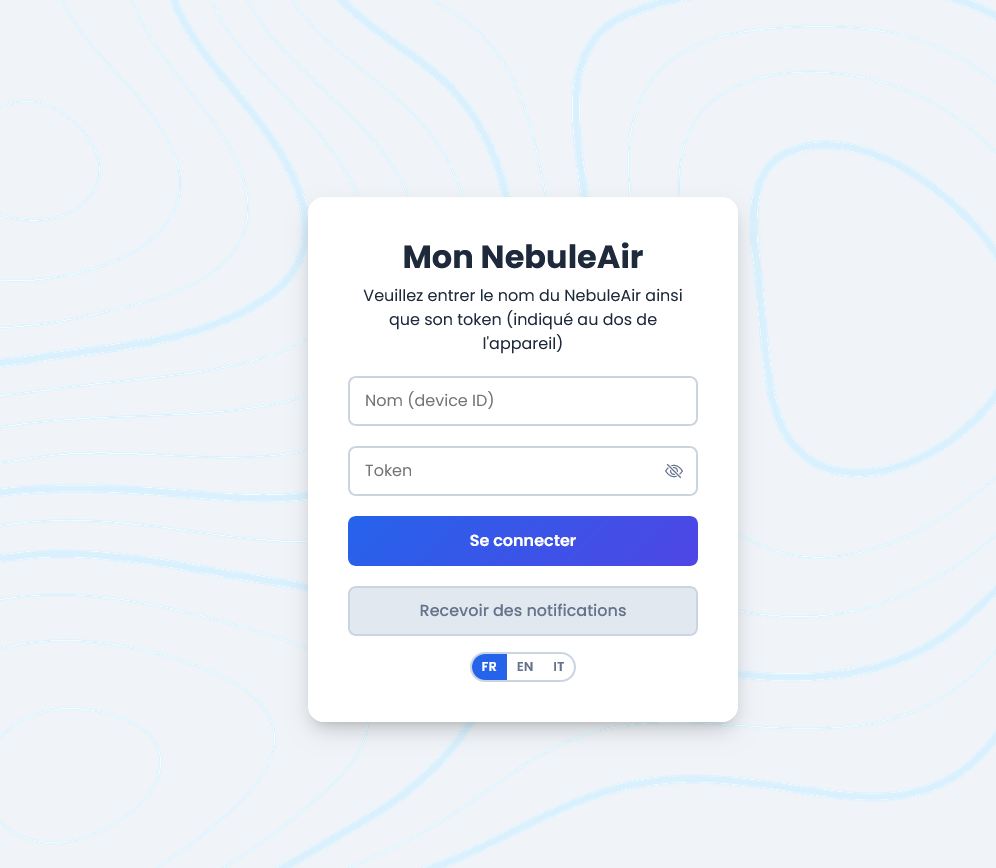

Page de connexion MonNebuleAir

Vous accéderez directement à la visualisation de vos données sous forme de graphiques.

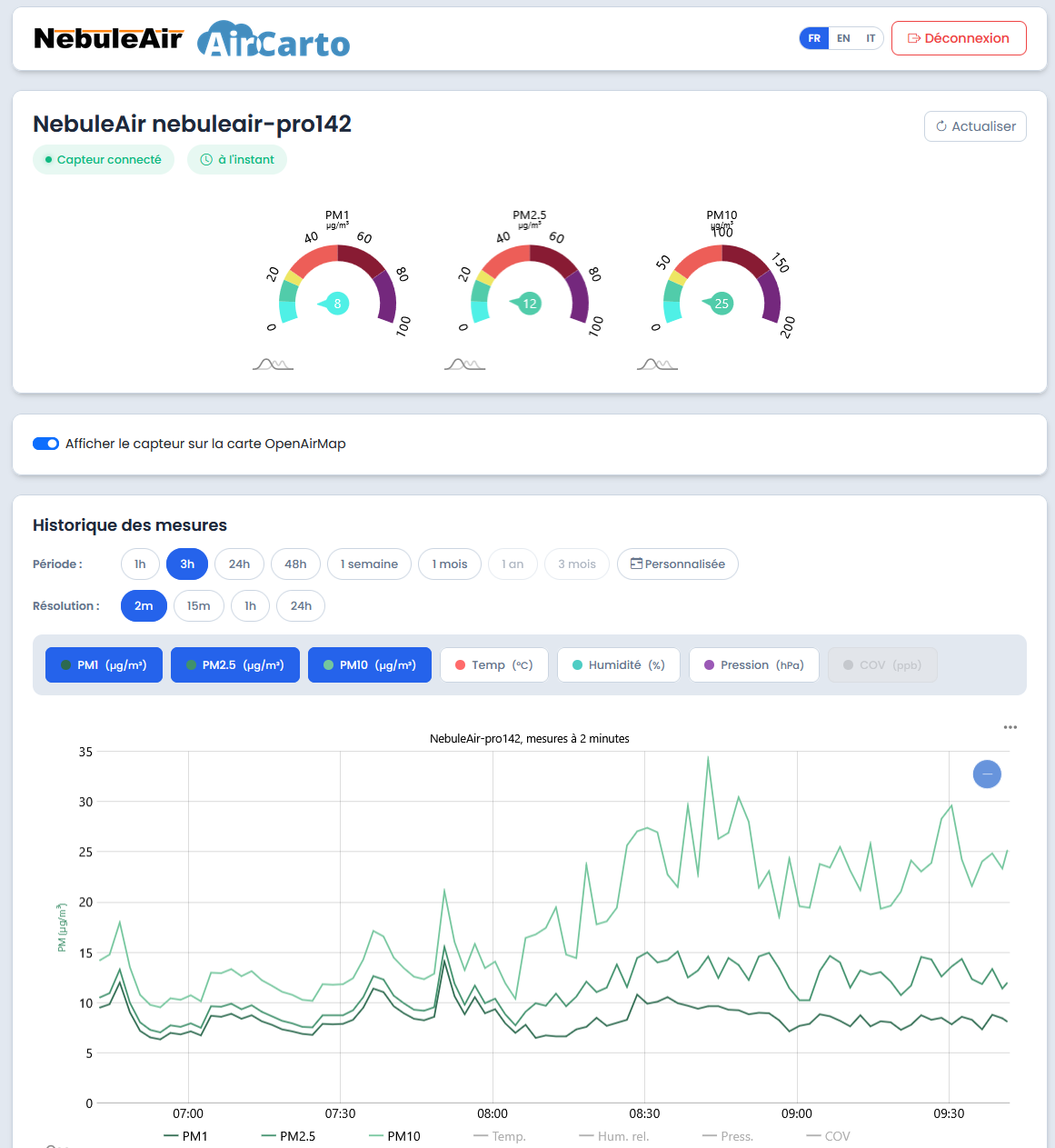

Interface de visualisation des données MonNebuleAir

3. API AirCarto

Pour une récupération programmatique des données (intégration dans vos propres outils, export, etc.), utilisez l'API AirCarto :

  1. Rendez-vous sur la documentation de l'API : https://api.aircarto.fr/
  2. Accédez à l'endpoint historique NebuleAir : https://api.aircarto.fr/#/capteurs/historique_nebuleAir
  3. Renseignez les informations de votre capteur (nom et token)

Interface Swagger de l'API AirCarto

Exemple de requête

Pour récupérer les données du capteur nebuleair-pro142 sur les 2 dernières heures au format JSON :

https://api.aircarto.fr/capteurs/dataNebuleAir?capteurID=nebuleair-pro142&start=-2h&end=now&format=JSON

Fuseau horaire UTC

Les dates envoyées dans la requête et retournées dans la réponse sont en UTC. Pensez à convertir si besoin (en France, UTC+1 en hiver, UTC+2 en été).

Paramètres de la requête

Paramètre Obligatoire Description Exemple
capteurID oui Identifiant du capteur nebuleair-pro142
start oui Date de début de la période. Peut être en valeur absolue (date ISO 8601) ou en relatif (-1h = il y a 1 heure, -30m = il y a 30 minutes, -7d = il y a 7 jours) -2h, 2026-03-12T06:00:00Z
end oui Date de fin de la période. Mêmes formats que start, avec en plus la valeur now pour l'instant présent now, 2026-03-12T08:00:00Z
format non Format de sortie JSON
freq non Pas de temps pour moyenner les données (intégration). Sans ce paramètre, les données brutes sont retournées (environ 1 mesure/minute) 1h, 1d

Exemple de réponse JSON

[
  {
    "time": "2026-03-12T06:45:41Z",
    "sensorId": "nebuleair-pro142",
    "PM1": 8.3,
    "PM25": 9.2,
    "PM10": 12.4,
    "TEMP": 5.72,
    "HUM": 92.33,
    "PRESS": 987,
    "NOISE": null,
    "COV": null
  },
  {
    "time": "2026-03-12T06:46:42Z",
    "sensorId": "nebuleair-pro142",
    "PM1": 7.7,
    "PM25": 8.5,
    "PM10": 11.5,
    "TEMP": 5.72,
    "HUM": 92.33,
    "PRESS": 987,
    "NOISE": null,
    "COV": null
  },
  {
    "time": "2026-03-12T06:47:43Z",
    "sensorId": "nebuleair-pro142",
    "PM1": 9.5,
    "PM25": 10.6,
    "PM10": 14.3,
    "TEMP": 5.87,
    "HUM": 92.18,
    "PRESS": 987,
    "NOISE": null,
    "COV": null
  },
  {
    "time": "2026-03-12T06:48:43Z",
    "sensorId": "nebuleair-pro142",
    "PM1": 14.3,
    "PM25": 15.8,
    "PM10": 21.4,
    "TEMP": 5.87,
    "HUM": 92.18,
    "PRESS": 987,
    "NOISE": null,
    "COV": null
  }
]
Champ Description Unité
time Horodatage de la mesure ISO 8601 (UTC)
sensorId Identifiant du capteur -
PM1 Particules fines PM1 µg/m³
PM25 Particules fines PM2.5 µg/m³
PM10 Particules fines PM10 µg/m³
TEMP Température °C
HUM Humidité relative %
PRESS Pression atmosphérique hPa
NOISE Niveau sonore (si disponible) dB
COV Composés organiques volatils (si disponible) ppb

Fichiers 3D

Boîtier complet

Fichier 3D reprenant l'ensemble du boîtier du NebuleAir Pro avec toutes les pièces assemblées.

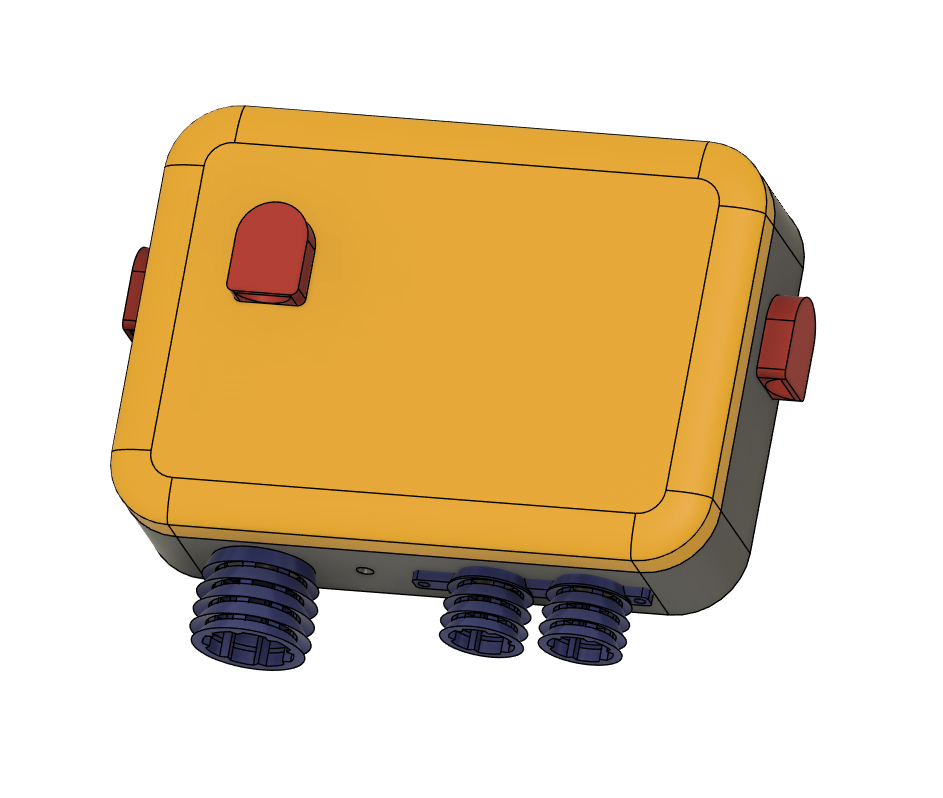

NebuleAir Pro — vue 3D

Télécharger le fichier STEP

AirVent

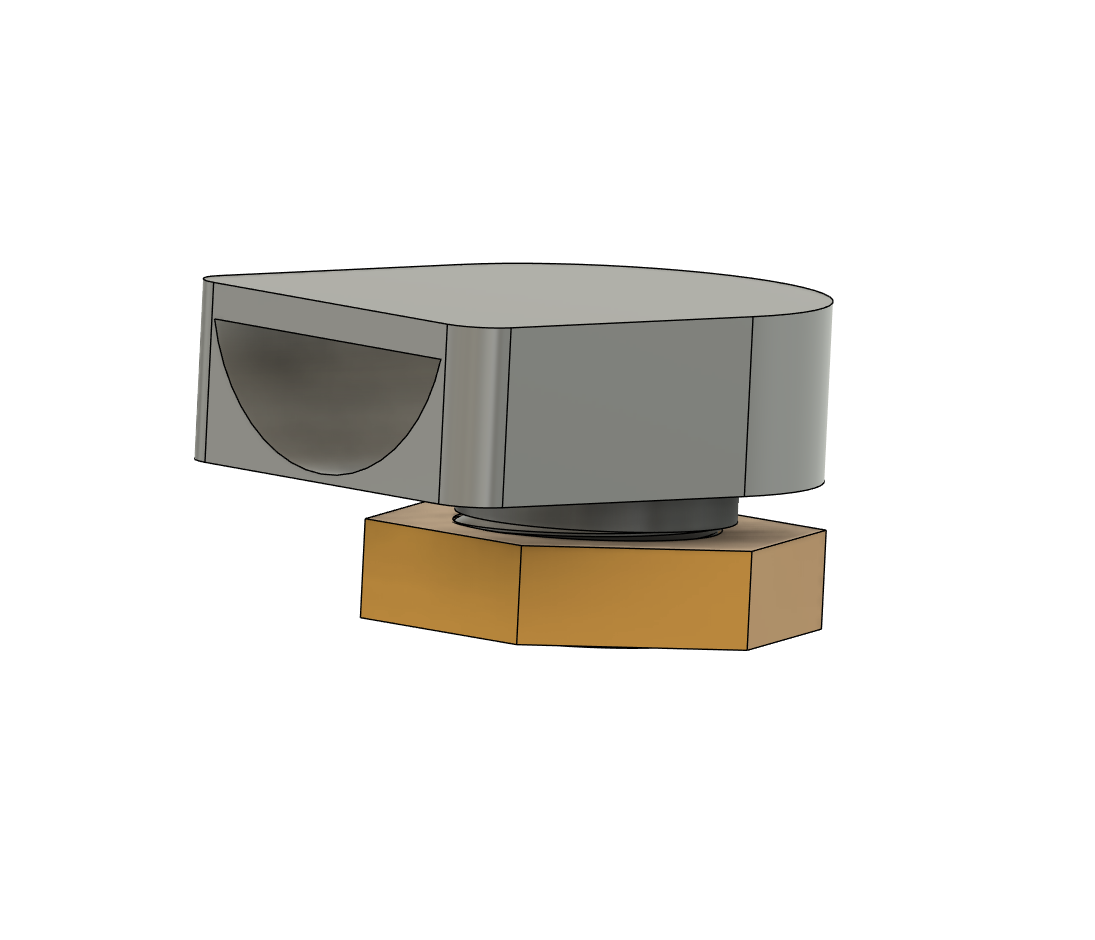

Système de ventilation permettant la circulation de l'air entre l'extérieur et l'intérieur du boîtier. Ces pièces sont fixées sur les côtés de l'appareil.

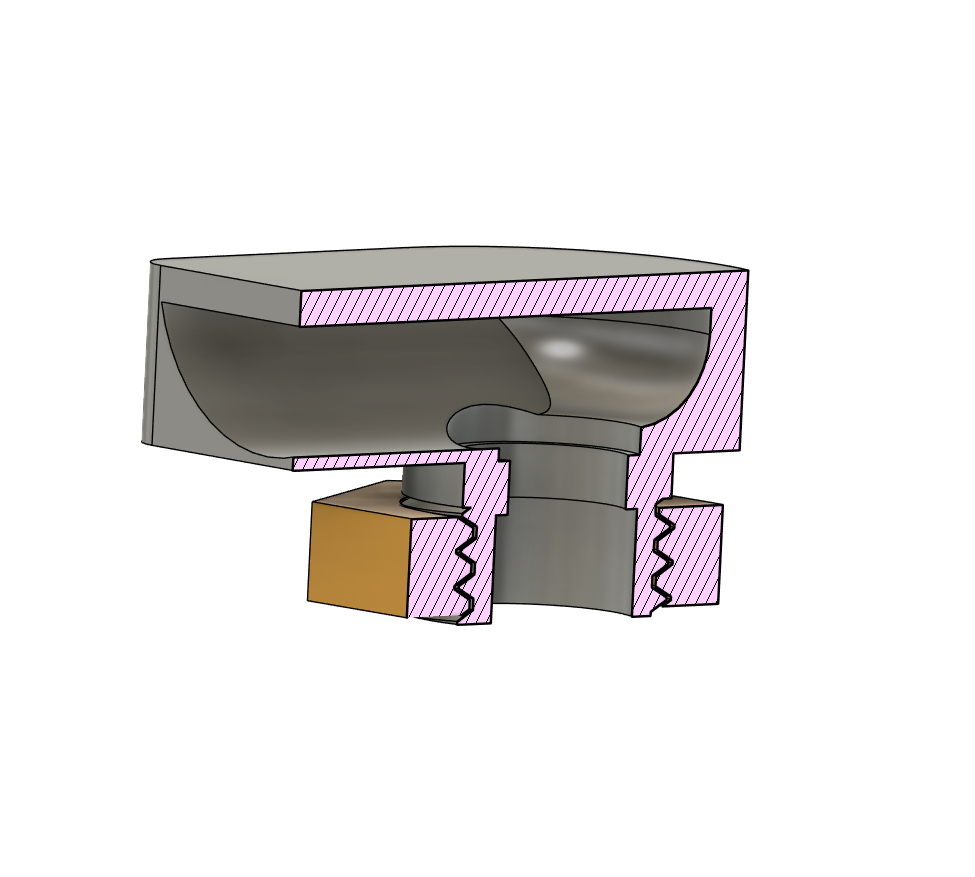

AirVent AirVent - vue en coupe

Télécharger le fichier STEP

Cairsens® AirVent

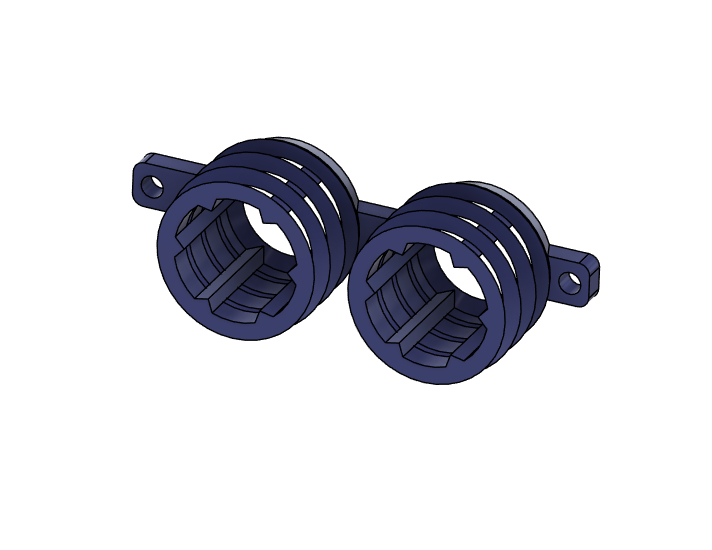

Pièces positionnées en face des sondes Cairsens® Envea pour permettre la circulation de l'air nécessaire à la mesure des gaz.

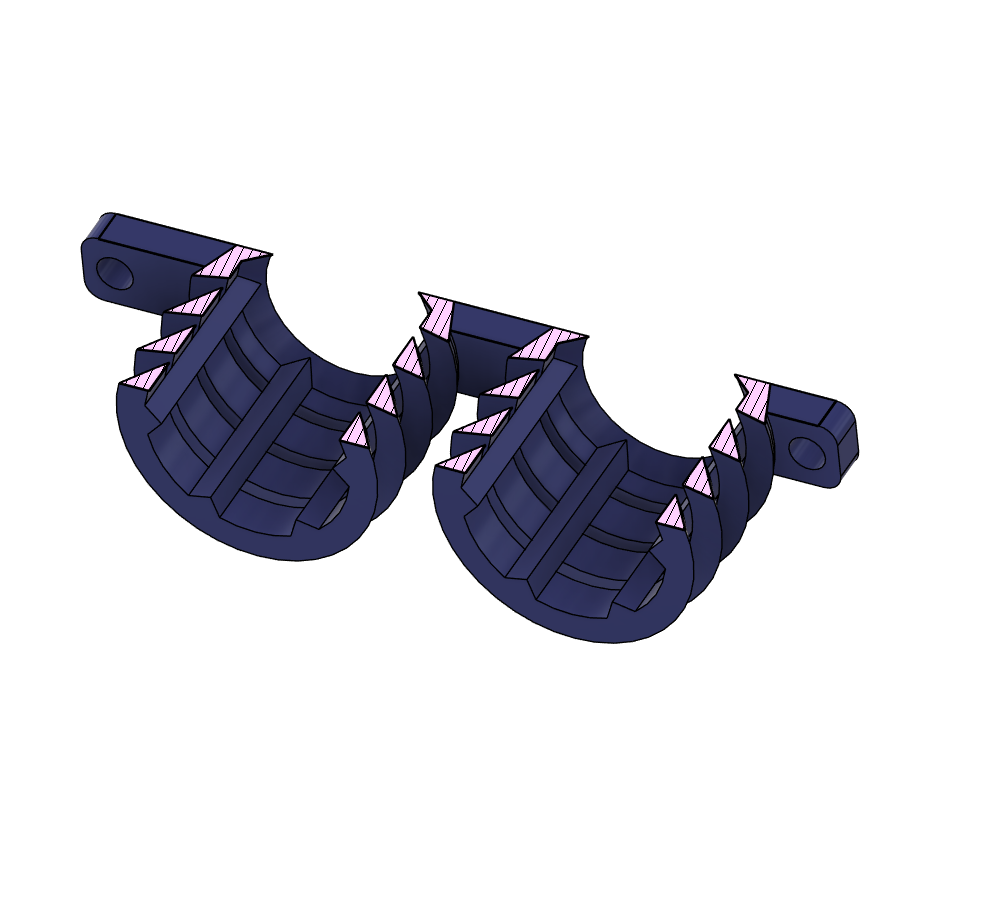

Cairsens® AirVent Cairsens® AirVent - vue en coupe

Télécharger le fichier STEP

Attaches Cairsens®

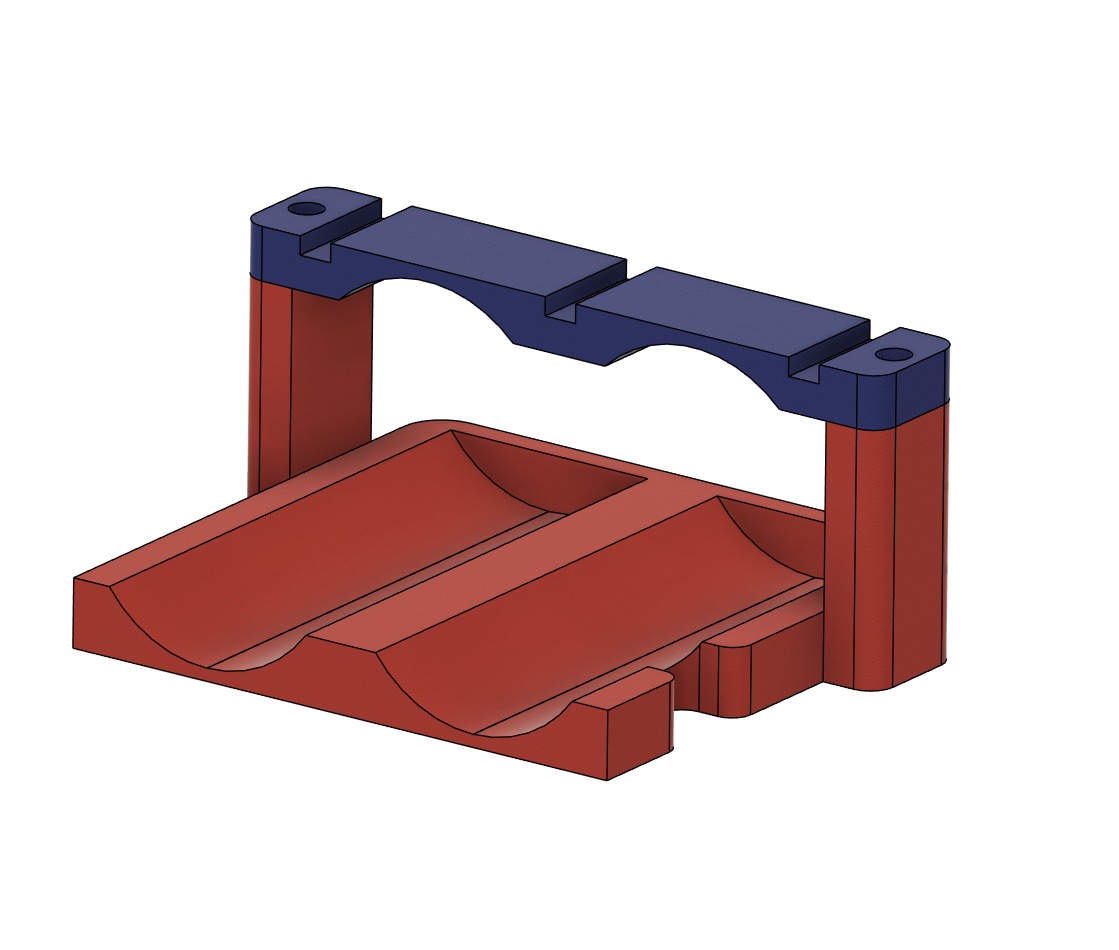

Système d'attache interne permettant de maintenir les sondes Cairsens® en place à l'intérieur du boîtier. Il se compose de deux pièces : une partie basse (down) qui accueille les sondes et une partie haute (up) qui vient les bloquer.

Attaches Cairsens® Envea

Télécharger attache_envea_down (STEP) Télécharger attache_envea_up (STEP)

BME AirVent

Système d'aération positionné en face de la sonde de température et d'humidité BME280, permettant une mesure fiable des conditions environnementales.

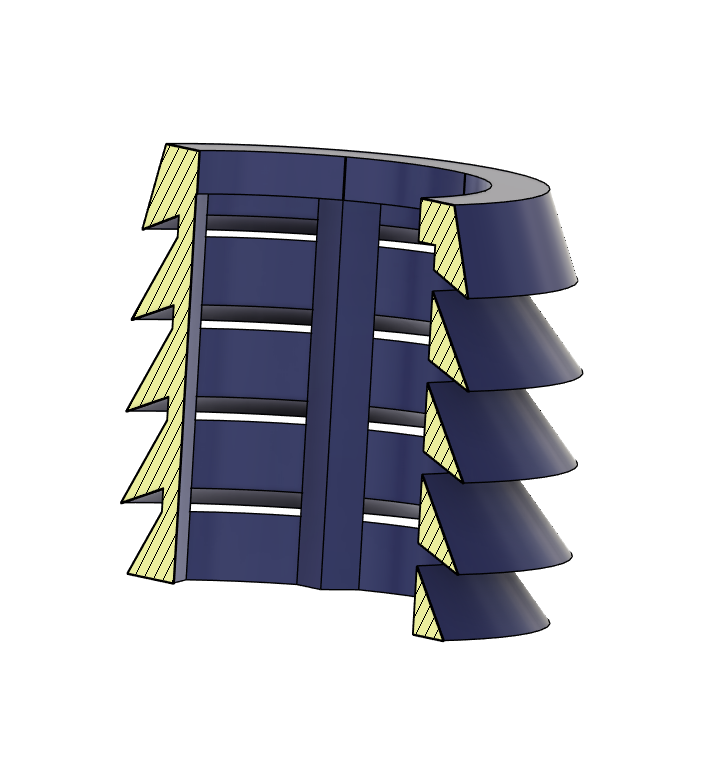

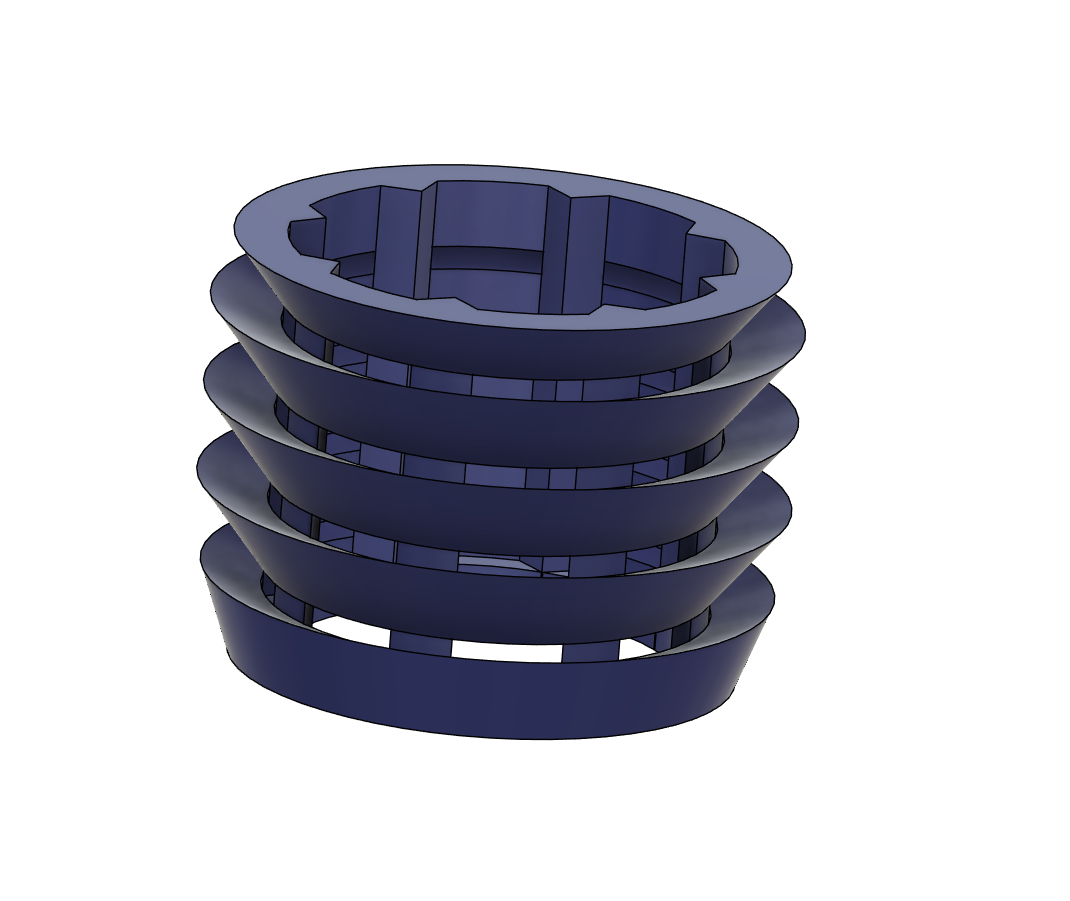

BME AirVent BME AirVent - vue en coupe

Télécharger le fichier STEP

Attaches PCB

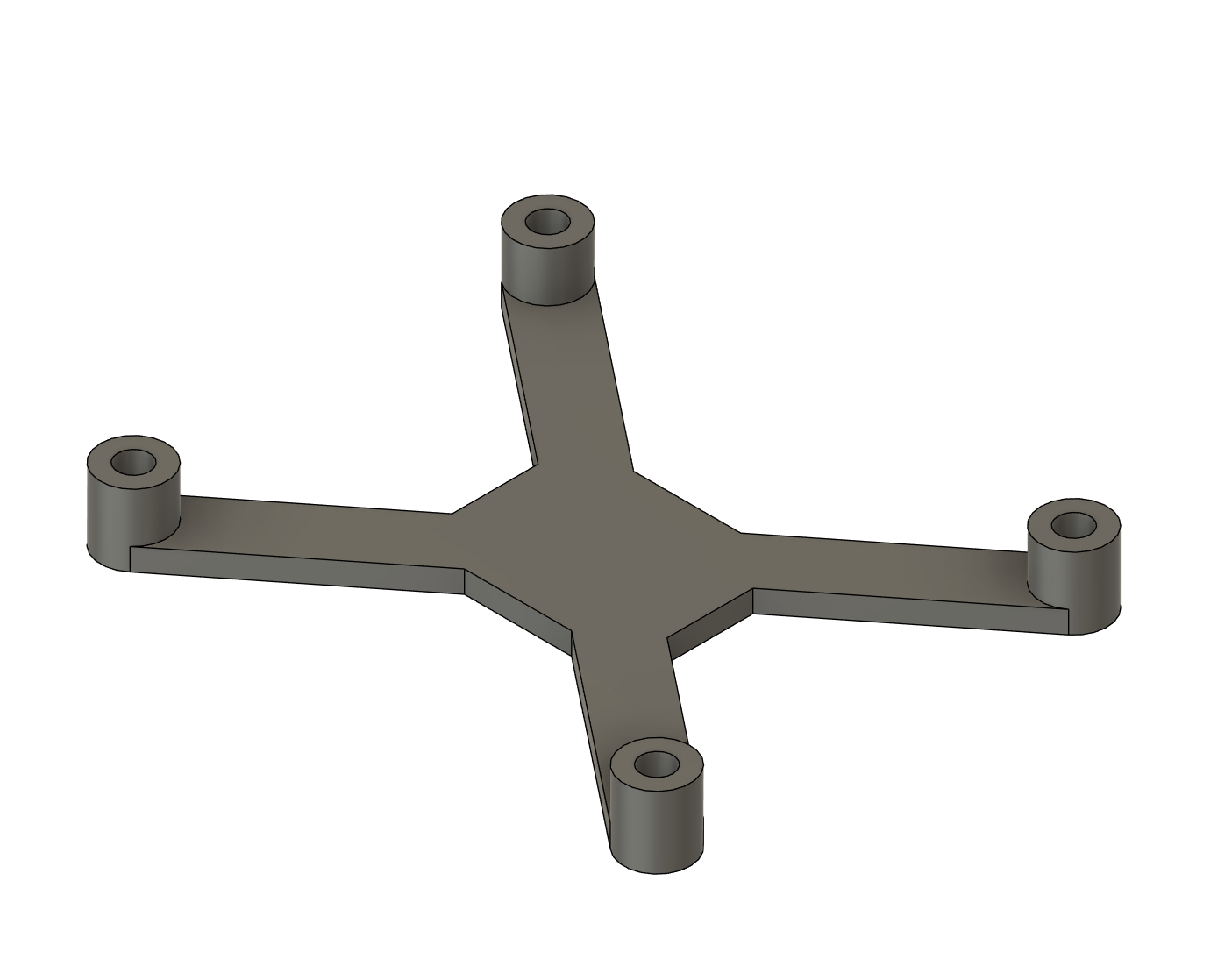

Pièces permettant de fixer les PCB (CM4 et SARA) sur le fond du boîtier. L'attache est collée au fond du boîtier et les PCB se vissent dessus à l'aide de vis M3 (longueur 4 ou 6 mm).

Attaches PCB

Télécharger attachesCM4 (STEP) Télécharger attachesSARA (STEP)
