NebuleAir WiFi

Présentation

Le NebuleAir WiFi est un capteur de qualité de l'air connecté en WiFi.

Caractéristiques

• Microcontrôleur : ESP32
• Capteur de particules fines : NextPM (fabricant : Tera Sensor) - mesure des PM1, PM2.5 et PM10

Configuration WiFi

Au démarrage, le capteur crée un réseau WiFi temporaire pour permettre sa configuration.

1. Connectez-vous au réseau WiFi du capteur :

   • Nom du réseau : nebuleair-xxxxx
   • Mot de passe : nebuleaircfg

   Réseau temporaire

   Ce réseau n'est actif que quelques minutes après le démarrage du capteur.

2. Accédez à la page de configuration en ouvrant votre navigateur à l'adresse : http://192.168.4.1/



3. Sélectionnez votre réseau WiFi domestique et entrez le mot de passe

4. Cliquez sur Sauvegarder et redémarrer
5. Le capteur redémarre et se connecte à votre réseau WiFi. Le réseau nebuleair-xxxxx disparaît.

Accès aux données

Une fois connecté, rendez-vous sur Mon NebuleAir avec :

• Le nom du capteur et le token gravés sur le plexiglass de l'appareil

Géolocalisation

Depuis l'interface Mon NebuleAir, géolocalisez votre capteur via l'onglet dédié :

• Entrez une adresse ou déplacez manuellement le marqueur sur la carte
• Validez la localisation pour que le capteur apparaisse sur OpenAirMap

Installation

Le NebuleAir WiFi peut être fixé de deux manières à l'aide de colliers de serrage :

Fixation horizontale

Utilisez deux colliers de serrage sur les attaches latérales (haut droit et haut gauche).

Fixation verticale

Utilisez deux colliers de serrage sur les attaches centrales.

Entretien et dépannage

Mesures PM anormalement élevées

Si le capteur délivre des mesures de particules fines (PM) anormalement élevées — par exemple des pics à plus de 1000 µg/m³, ou des valeurs qui plafonnent très haut — il s'agit très probablement d'un encrassement trop important de la sonde PM qui vient altérer la mesure.

Un encrassement fausse la mesure

De la poussière, des insectes ou des toiles d'araignée à l'intérieur du capteur perturbent la mesure optique des particules et provoquent des valeurs erronées, sans rapport avec la qualité de l'air réelle.

Pour y remédier, ouvrez le capteur et procédez au nettoyage :

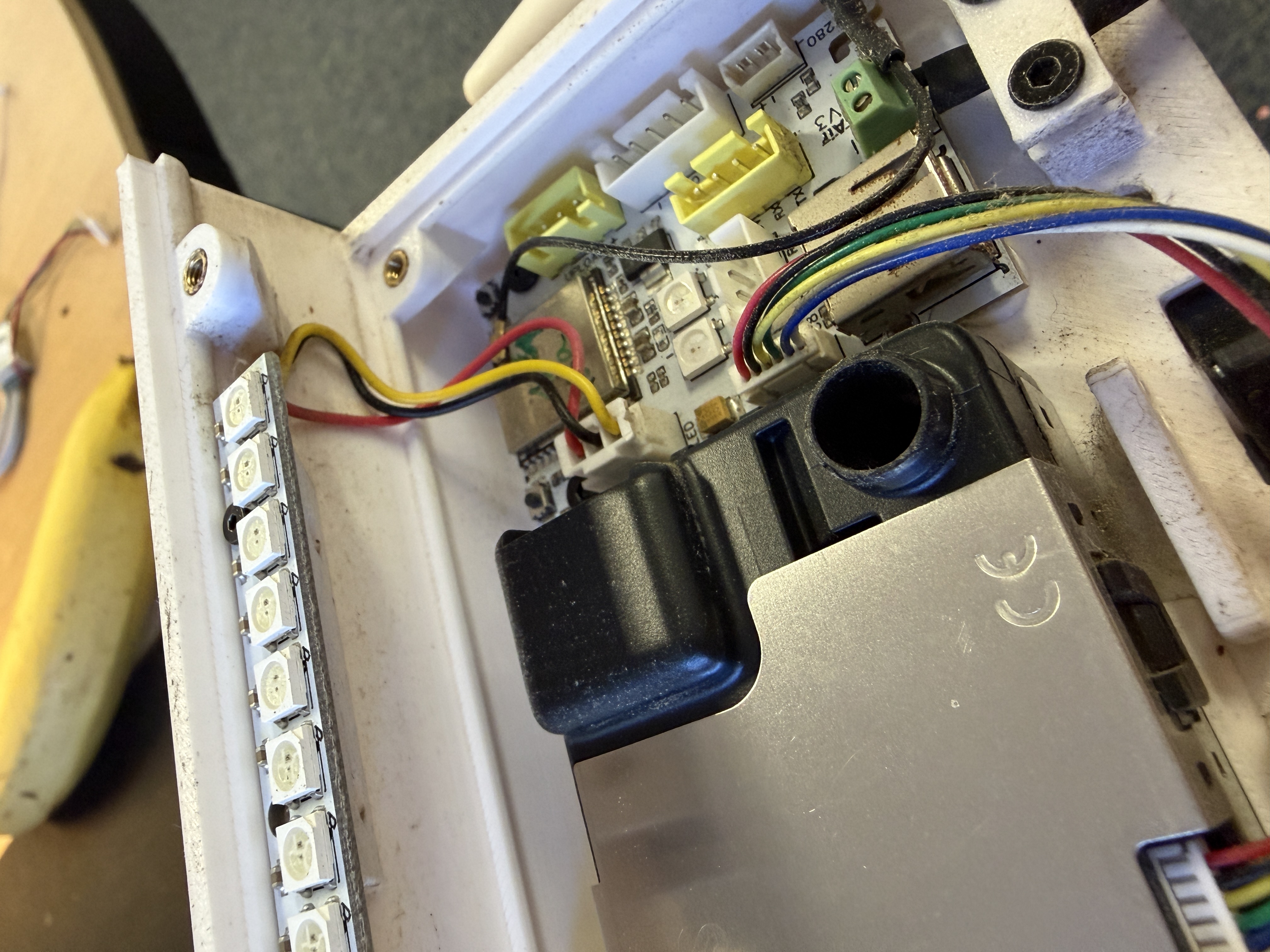

1. Retirez tous les corps étrangers : insectes, toiles d'araignée et grosses poussières présents à l'intérieur du boîtier et autour de la sonde.

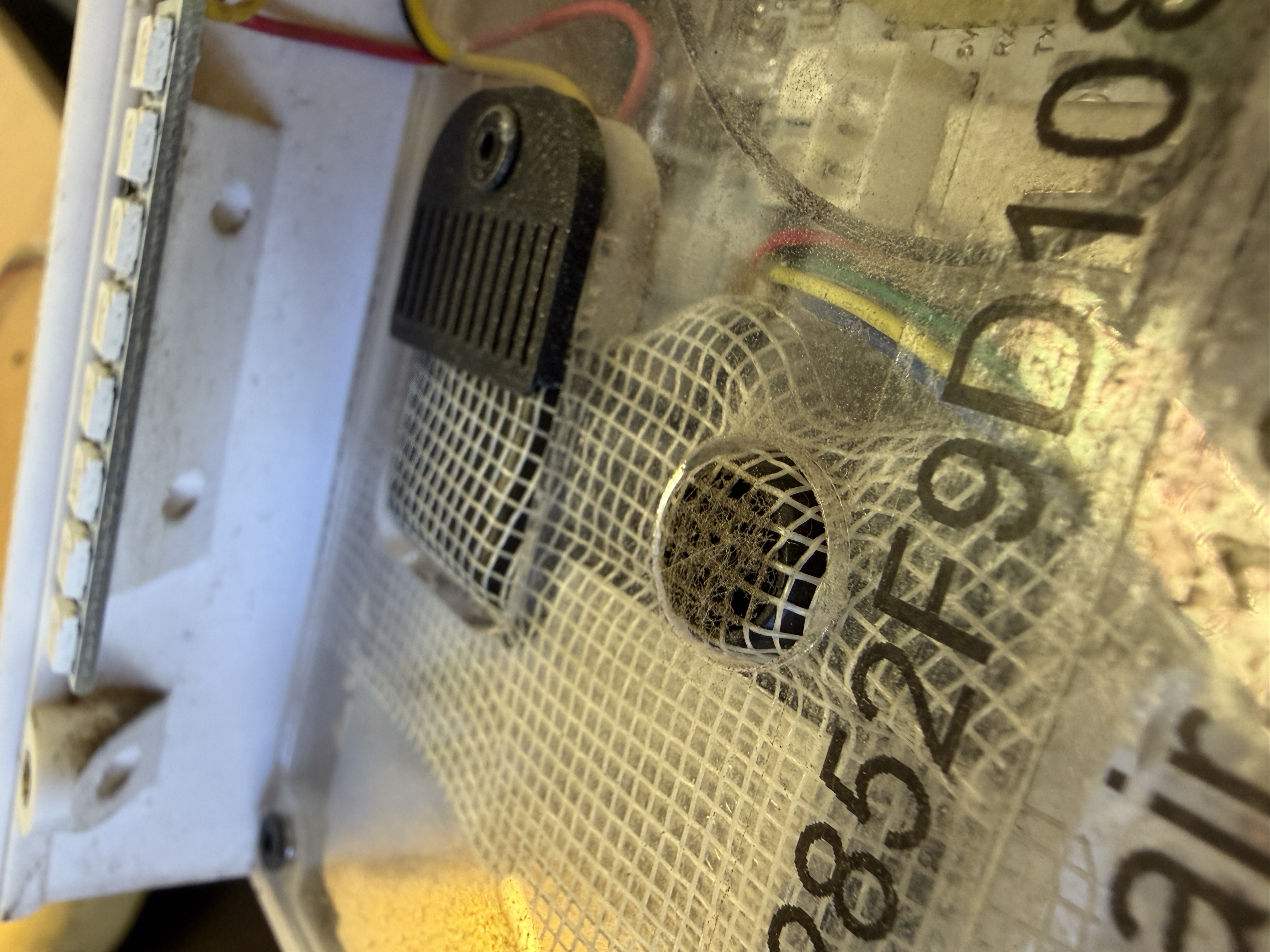

2. Nettoyez la grille en toile avec les mains ou avec un chiffon. Vous pouvez également la passer sous l'eau, puis la laisser bien sécher avant de la remettre en place.

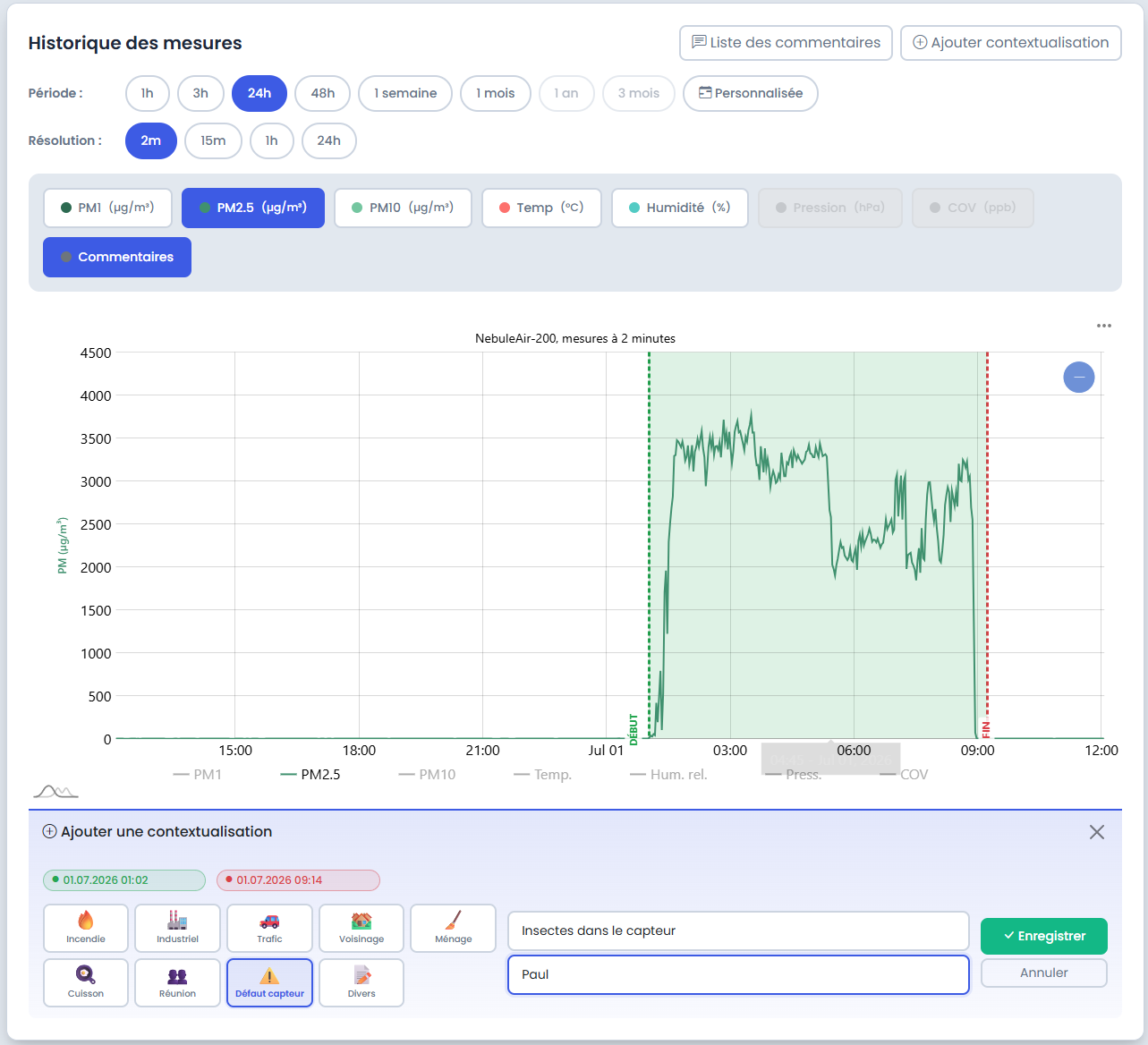

   3. Signalez les mesures erronées sur Mon NebuleAir : indiquez que les mesures concernées proviennent d'un dysfonctionnement du capteur et non d'une mesure effective de la qualité de l'air.
