ModuleAir Mini

Présentation

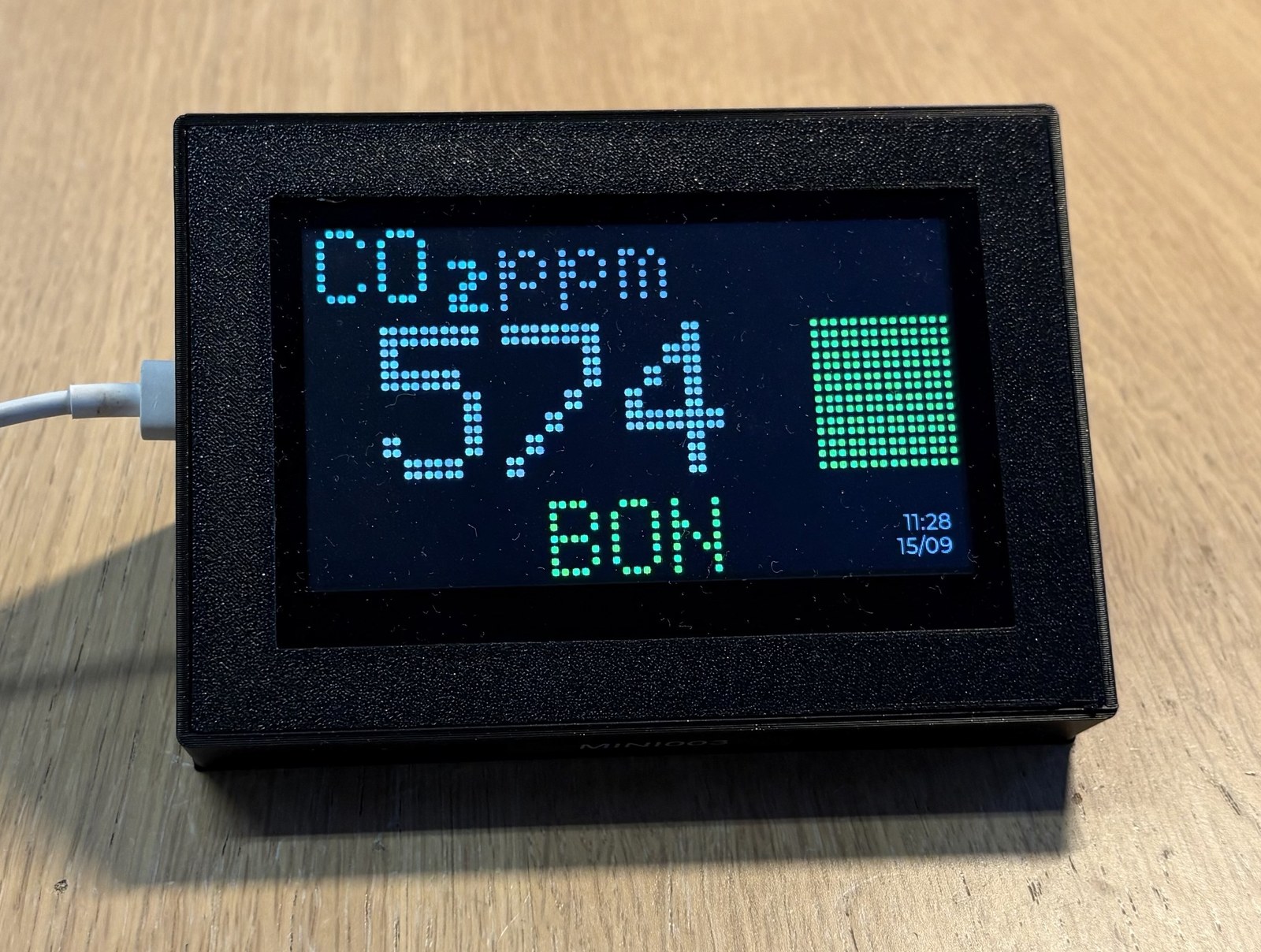

Le ModuleAir Mini est la version tactile et interactive du ModuleAir. Là où le ModuleAir WiFi affiche ses mesures sur un grand écran LED accroché au mur, le Mini se pose sur un bureau ou une table : un boîtier incliné équipé d'un écran couleur tactile de 4,3 pouces, qui assure à la fois l'affichage et la configuration.

Il mesure le CO₂, la température et l'humidité, affiche les résultats en continu avec le même code couleur que le reste de la gamme et les enregistre sur une carte mémoire. Les données se récupèrent de trois façons : par câble USB-C (fichier CSV), par Bluetooth avec l'application Cyan Sensor, ou automatiquement par WiFi. Il existe en version sur batterie, pour passer d'une salle à l'autre.

Deux façons de régler l'appareil

Le ModuleAir Mini n'a ni bouton ni interface web. L'heure, le réseau WiFi, la luminosité, les mises à jour et le journal de bord se règlent sur l'écran tactile, ou à distance depuis l'application Cyan Sensor une fois l'appareil connecté.

Le WiFi n'est pas indispensable

Sans réseau, l'appareil mesure, affiche et enregistre sur sa carte mémoire. Les données se récupèrent ensuite par câble USB-C ou par Bluetooth avec l'application Cyan Sensor, qui les envoie aux serveurs AirCarto depuis le téléphone. Voir Récupérer les données.

Ce qui le distingue du ModuleAir WiFi

	ModuleAir WiFi	ModuleAir Mini
Affichage	matrice LED 64 × 32 déportée	dalle couleur tactile 480 × 272
Interaction	interface web sur un autre appareil	l'écran lui-même
Mesures	PM1 · PM2.5 · PM10 · CO₂	CO₂ · température · humidité
Configuration WiFi	portail captif ou Bluetooth	Bluetooth (app Cyan Sensor) ou clavier à l'écran
Stockage local	—	carte microSD (journal CSV)
Alimentation	secteur	secteur USB-C, ou batterie (version sur batterie)
Récupération des données	WiFi	USB-C, Bluetooth (app Cyan Sensor) ou WiFi

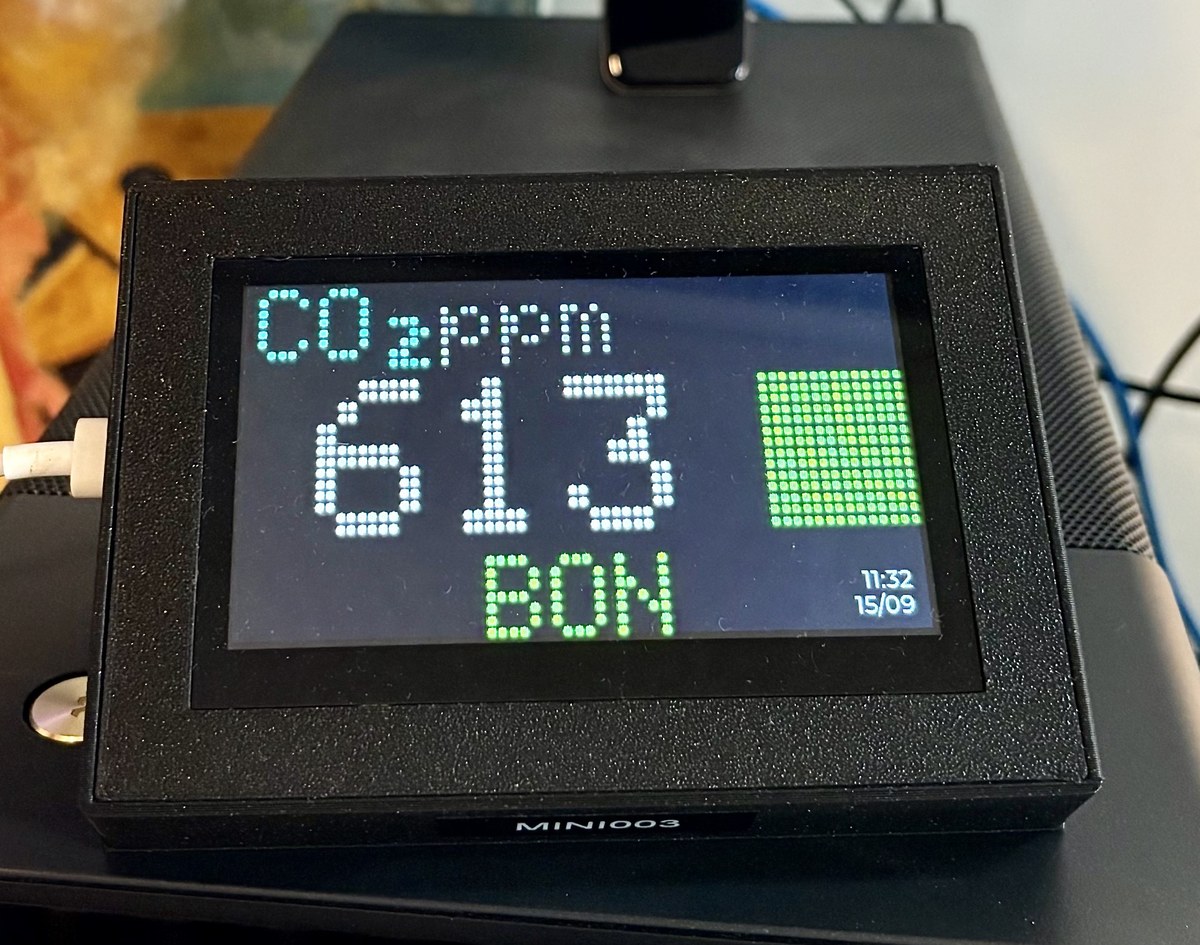

Usage	mural, salle de classe, ERP	bureau, table, poste de travail

Caractéristiques techniques

Le ModuleAir Mini rassemble, dans un boîtier imprimé en 3D, une carte ESP32-S3 à écran tactile intégré, un capteur de CO₂, une sonde de température/humidité, une horloge sauvegardée par pile et une carte mémoire.

Plateforme

• Carte : Guition JC4827W543
• Microcontrôleur : ESP32-S3 (Espressif), double cœur Xtensa LX7
• Flash : 4 Mo
• PSRAM : 8 Mo
• Radio : WiFi 802.11 b/g/n 2.4 GHz + Bluetooth LE
• Alimentation : USB-C 5 V ; batterie Li-ion 18650 de 3 200 mAh sur la version batterie

L'écran tactile

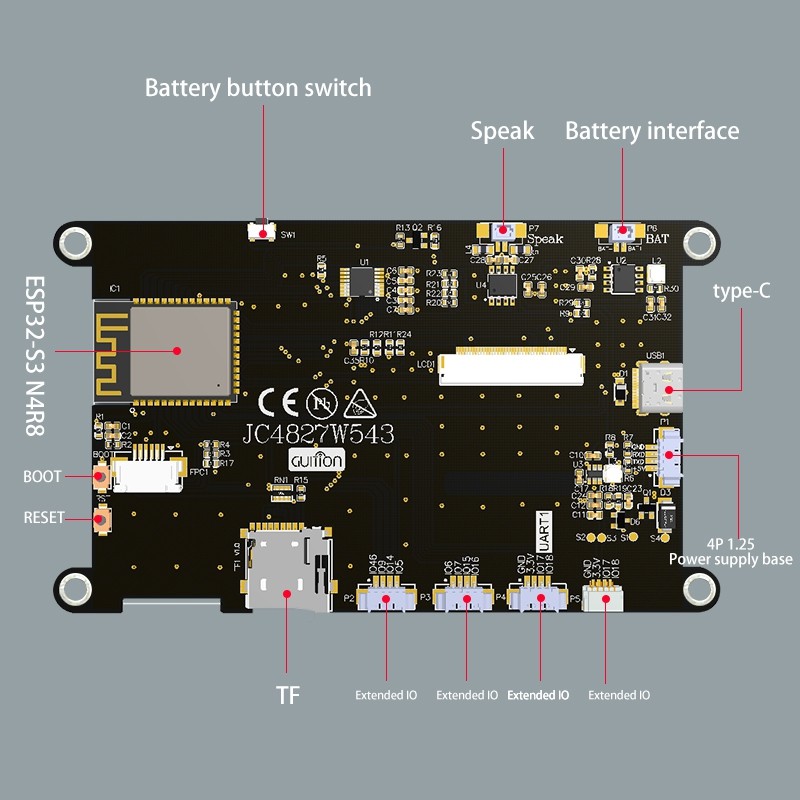

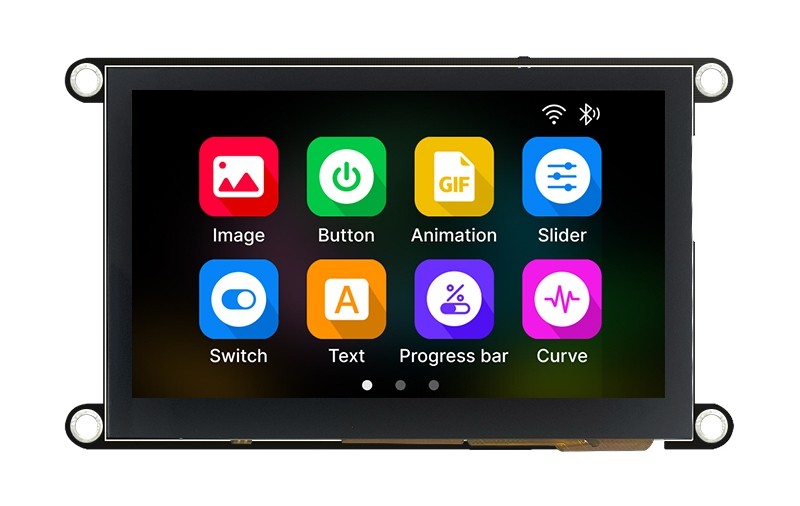

Le module Guition JC4827W543 réunit sur une seule carte l'ESP32-S3, la dalle, le tactile, le lecteur de carte mémoire et le port USB-C.

Caractéristique	Valeur
Dalle	4,3 pouces, 480 × 272 pixels, couleur
Contrôleur	NV3041A, liaison QSPI
Tactile	GT911 capacitif
Luminosité	réglable depuis l'écran ou l'application (l'extinction complète n'est pas proposée)

Capteurs et horloge

Composant	Rôle	Interface
Senseair S88	Dioxyde de carbone (CO₂)	UART — Modbus RTU
BME280 (Bosch)	Température · humidité · pression	I²C
DS3231	Horloge temps réel, sauvegardée par pile	I²C

Stockage

Une carte microSD enregistre une ligne CSV par cycle de mesure. Branché à un ordinateur par son port USB-C, le ModuleAir Mini se présente comme une clé USB : on récupère le fichier sans ouvrir le boîtier ni installer quoi que ce soit.

Boîtier

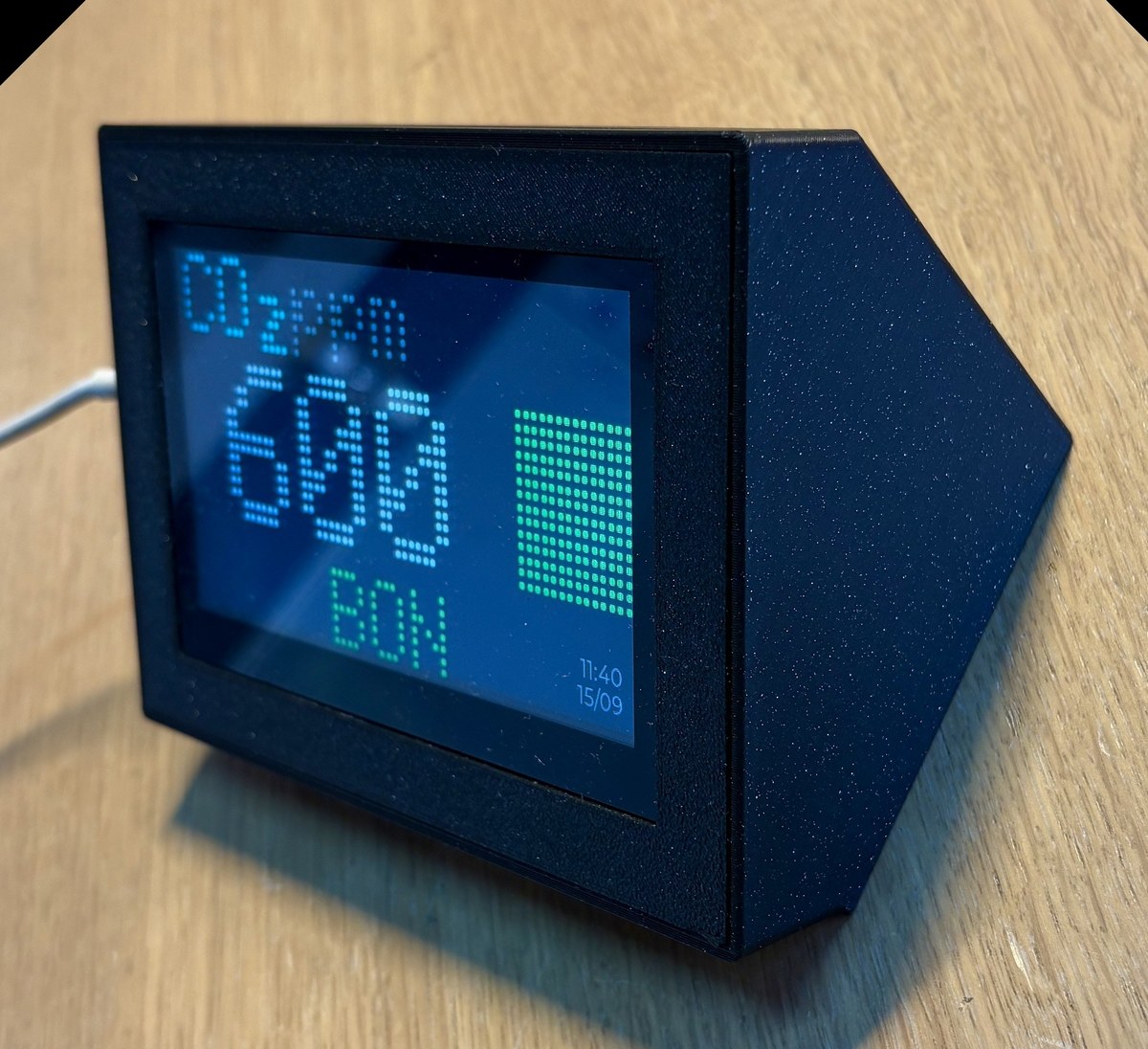

Le boîtier est imprimé en 3D, incliné vers l'utilisateur pour que l'écran se lise depuis une position assise. Le nom du capteur est gravé sur la face avant (MINI003 sur les photos de cette page) : c'est l'identifiant sous lequel il apparaît dans l'application et dans les données transmises.

L'écran et sa carte (module Guition JC4827W543) mesurent 120 × 70,2 mm, pour une zone d'affichage utile de 95 × 54 mm.

Alimentation

Le ModuleAir Mini se branche sur un port USB-C 5 V : chargeur de téléphone, port USB d'un ordinateur ou d'une multiprise. Branché, il fonctionne en continu.

Alimentation recommandée

Le capteur de CO₂ demande des pics de courant pendant sa mesure, en plus de l'écran et du WiFi. Un adaptateur secteur 5 V / 1 A est recommandé ; un port USB ancien ou un hub non alimenté peut provoquer des redémarrages.

Version sur batterie

Le ModuleAir Mini existe en version sur batterie : une batterie Li-ion 18650 de 3 200 mAh est intégrée au boîtier. Le capteur se déplace alors de salle en salle sans interrompre ses mesures ni son enregistrement.

• Recharge par le même câble USB-C, sur un adaptateur secteur ; la charge est gérée par la carte électronique.
• Niveau de batterie affiché à l'écran.
• La batterie est au format standard 18650 : elle se remplace sans changer l'appareil.

Usage	Autonomie
Écran allumé en permanence	environ 8 h
Écran en veille (Réglages → Écran → Veille → Éteindre)	environ 48 h

Prolonger l'autonomie

Le mode de veille Éteindre coupe l'éclairage de l'écran après 10 secondes sans le toucher ; un toucher le rallume. Le mode Atténuer garde l'écran lisible à luminosité minimale. Les mesures et l'enregistrement continuent dans tous les cas.

Les capteurs en détail

Dioxyde de carbone (CO₂) — Senseair S88

Le CO₂ est le meilleur indicateur du renouvellement de l'air dans une pièce occupée. L'air extérieur en contient environ 420 ppm ; dans une pièce fermée, le taux monte avec la respiration des personnes présentes. Au-delà de ~1000–1500 ppm, l'air est considéré comme confiné : il est temps d'aérer. Des niveaux élevés s'accompagnent souvent de somnolence, de maux de tête et d'une baisse de concentration, et le CO₂ est un bon indicateur indirect du risque de transmission des maladies aéroportées.

Le S88 du fabricant suédois Senseair fonctionne par principe NDIR (Non-Dispersive InfraRed, infrarouge non dispersif) : le CO₂ absorbe une longueur d'onde infrarouge précise ; en mesurant cette absorption dans une chambre optique, le capteur en déduit la concentration. C'est la méthode de référence pour la mesure du CO₂ en intérieur, robuste et stable dans le temps.

Caractéristique	Valeur
Principe	NDIR (infrarouge non dispersif)
Plage	400 à 10 000 ppm
Précision	± 40 ppm ± 3 % de la mesure
Calibration	ABC (Automatic Baseline Calibration) automatique, sans entretien
Durée de vie	plus de 15 ans
Interface	UART — Modbus RTU (9600 bauds, 8N1)

Calibration automatique

La calibration ABC recale la ligne de base du capteur sur la valeur la plus basse observée sur sa période glissante. Le capteur conserve sa justesse dans le temps sans intervention, à condition que la pièce soit aérée régulièrement.

Température et humidité — BME280

La sonde BME280 de Bosch mesure la température, l'humidité relative et la pression atmosphérique. Ce ne sont pas des polluants, mais les conditions ambiantes qui complètent le diagnostic de confort d'une pièce.

Mesure	Gamme	Précision
Température	−40 à +85 °C	± 1 °C
Humidité	0 à 100 % HR	± 3 % HR
Pression	300 à 1100 hPa	± 1 hPa

La pression n'est ni affichée ni transmise

Le BME280 mesure les trois grandeurs, mais le ModuleAir Mini n'exploite que la température et l'humidité : la pression atmosphérique n'apparaît pas à l'écran et ne fait pas partie des données envoyées.

L'heure — DS3231

Le ModuleAir Mini embarque une horloge temps réel DS3231, sauvegardée par une pile bouton. Elle sert à horodater le journal CSV de la carte mémoire et à afficher l'heure à l'écran.

L'heure est demandée au premier allumage (voir Première mise en service) et reste modifiable à tout moment dans Réglages → Date et heure, ou depuis l'application.

Affichage --:--

Le firmware écarte les lectures d'horloge aberrantes au lieu de les afficher. Tant qu'il ne dispose pas d'une heure sûre, l'écran indique --:-- et aucune ligne n'est écrite sur la carte mémoire.

Première mise en service

1. Brancher le capteur

Branchez le ModuleAir Mini sur une prise USB avec le câble USB-C fourni. Il démarre automatiquement : le logo ModuleAir s'affiche, puis le logo AirCarto.

2. La mise en route

Au tout premier allumage, et à ce moment-là seulement, trois écrans s'enchaînent :

Écran	Contenu
Bienvenue	Écran de présentation ; un appui pour continuer
Date et heure	L'heure courante, à régler avec des molettes tactiles
Configuration terminée	Écran de confirmation ; l'appareil passe aux mesures

Aux allumages suivants, l'appareil arrive directement sur les mesures.

Le réseau WiFi n'est pas demandé à cette étape : il se configure à tout moment, par l'une des deux méthodes décrites ci-dessous.

3. Connecter le capteur au WiFi

Les deux méthodes ci-dessous aboutissent au même résultat : le réseau est enregistré de la même façon, et l'appareil s'y reconnecte automatiquement aux démarrages suivants.

Depuis l'application Cyan Sensor (Bluetooth)Depuis l'écran tactile

Cette méthode évite la saisie du mot de passe sur le clavier tactile.

Tant qu'il n'est pas connecté à un réseau, le ModuleAir Mini s'annonce en Bluetooth. Il apparaît alors dans « Ajouter un capteur » de l'application Cyan Sensor, l'application compagnon des capteurs AirCarto :

1. Ouvrez l'application et lancez « Ajouter un capteur »
2. Sélectionnez le ModuleAir Mini dans la liste
3. L'application affiche les réseaux WiFi détectés par le capteur
4. Choisissez le vôtre et saisissez le mot de passe sur votre téléphone

L'écran du capteur rend compte de chaque étape :

Étape	Affichage
L'application se connecte	« Mode configuration Bluetooth »
Elle transmet le réseau	« Connexion à votre réseau »
Connexion réussie	« Configuration réussie », avec le réseau et l'adresse IP
Échec de la connexion	« Configuration impossible », puis retour à la consigne

Le Bluetooth ne fonctionne que hors connexion

Le Bluetooth s'arrête dès que le WiFi est joint : la mémoire qu'il occupe est nécessaire à la connexion sécurisée vers les serveurs. Les deux radios ne sont jamais actives en même temps.

Si le réseau devient injoignable (box changée, mot de passe modifié), le capteur recommence à s'annoncer au bout d'une minute et l'application propose « Reconfigurer le Wi-Fi ».

La configuration peut aussi se faire entièrement depuis l'appareil, sans téléphone :

1. Touchez l'heure, en bas à droite de l'écran de mesure → le menu Réglages s'ouvre
2. RÉSEAU WI-FI
3. Choisissez votre réseau dans la liste (rafraîchie automatiquement)
4. Saisissez le mot de passe sur le clavier tactile, puis validez

L'écran affiche « Connexion à… », puis « Connecté ! » avec le nom du réseau. La connexion se fait en direct, sans redémarrage.

Le clavier est en AZERTY

Le clavier tactile est en AZERTY par défaut. Il bascule en QWERTY dans Réglages → Écran → Clavier, et le choix est mémorisé.

Réseaux non supportés

Le capteur se connecte à un réseau WiFi 2.4 GHz protégé par un mot de passe (ou ouvert). Les réseaux d'entreprise à portail captif ou à identifiant/mot de passe (université, hôtel, certains bureaux) ne sont pas supportés.

L'écran en détail

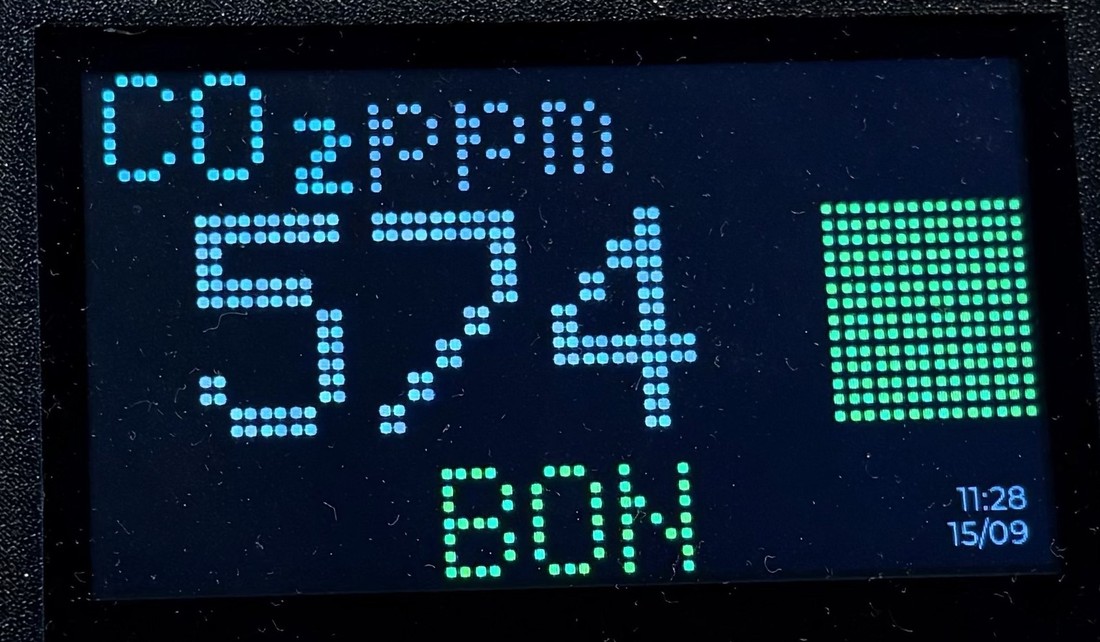

Composition d'un écran de mesure

L'écran reprend le rendu du ModuleAir WiFi : la valeur est dessinée en gros points sur fond noir, façon matrice LED, pour rester lisible à distance.

Tous les écrans de mesure suivent la même disposition :

Zone	Position	Contenu
Mesure	En haut à gauche (cyan)	Le nom de la mesure (CO₂, TEMP, HUMI)
Unité	À droite du nom (gris)	L'unité (ppm, °C, %)
Valeur	Au centre, en grand	La mesure en cours
Carré de couleur	À droite	Le niveau (vert → ambre → rouge)
Libellé	En bas (même couleur)	Le niveau en toutes lettres (BON, AERER, OK…)
Heure et date	En bas à droite	L'heure courante ; un appui ouvre les réglages

La rotation

L'écran fait défiler les mesures toutes les 5 secondes. Seules figurent dans la rotation les mesures des capteurs qui répondent :

Capteur	Écrans dans la rotation
Capteur de CO₂	CO₂
BME280	Température, Humidité

Seuils de couleur

Les seuils et les couleurs sont ceux du ModuleAir : la lecture est identique d'un capteur de la gamme à l'autre.

CO₂TempératureHumidité

CO₂ (ppm)	Libellé	Couleur
< 800	BON	🟢 Vert
800 – 1500	AERER	🟡 Ambre
≥ 1500	AERER	🔴 Rouge

Au-delà de 800 ppm, le message reste « AERER » : seule la couleur s'intensifie (ambre puis rouge) à mesure que l'air se confine.

Température (°C)	Libellé	Couleur
< 19	FROID	🔵 Bleu
19 – 28	OK	🟢 Vert
≥ 28	CHAUD	🔴 Rouge

Humidité (%)	Libellé	Couleur
< 40	SEC	🔴 Rouge
40 – 60	IDEAL	🟢 Vert
≥ 60	HUMIDE	🔴 Rouge

« Sec » comme « Humide » sont signalés en rouge : seule la zone idéale (40–60 %) est verte.

Quand un capteur tombe en panne

Lorsqu'un capteur cesse de répondre, ses écrans de mesure sont remplacés par un écran d'erreur. Ils ne disparaissent pas de la rotation.

L'écran d'erreur reprend la mise en page d'un écran de mesure, chaque élément étant remplacé : « Capteur » en cyan à la place du nom de la mesure, le nom du capteur à la place de la valeur, un triangle d'alerte orange à l'emplacement du carré de niveau, et « ERREUR » en rouge en bas.

État du capteur	Contenu de la rotation
Capteur qui répond	Ses écrans de mesure
Capteur en panne	Un écran d'erreur, à leur place

La panne est détectée en continu, pas seulement au démarrage : trois lectures ratées d'affilée déclarent le capteur hors service, ses valeurs cessent d'être transmises (aucune donnée périmée n'est envoyée), le diagnostic s'affiche dans l'application, et une tentative de reconnexion a lieu toutes les 30 secondes.

Les réglages sur l'écran

Touchez l'heure en bas à droite d'un écran de mesure : le menu RÉGLAGES s'ouvre. Les principales entrées, l'une sous l'autre (la liste défile) :

Entrée	Fonction
DATE ET HEURE	Régler l'horloge avec des molettes tactiles
RÉSEAU WI-FI	Choisir un réseau, saisir le mot de passe, ou oublier le réseau enregistré
TÉLÉVERSEMENT	Envoyer les mesures enregistrées par Bluetooth, avec l'application Cyan Sensor (voir Récupérer les données)
MISE À JOUR	Vérifier et installer une nouvelle version du firmware
ÉCRAN	Luminosité, veille et disposition du clavier
SYSTÈME	Informations, journal de bord, réinitialisation

Écran

• Luminosité : un curseur, de la valeur minimale (l'extinction complète n'est pas proposée) au maximum. Le réglage est mémorisé.
• Veille : Jamais (par défaut, l'écran reste allumé), Atténuer (luminosité minimale après 10 s sans toucher l'écran) ou Éteindre (l'écran s'éteint après 10 s ; un toucher le rallume). À utiliser sur batterie pour prolonger l'autonomie.
• Clavier : deux pastilles côte à côte : AZERTY (par défaut) ou QWERTY. Le changement s'applique immédiatement au clavier de l'écran WiFi.

Système

Cet écran regroupe trois éléments :

1. La fiche d'identité de l'appareil : son jeton (TOKEN, dérivé de l'adresse MAC, qui l'identifie côté serveur) et la version du firmware installé.
2. Le JOURNAL : les 200 dernières lignes du journal de bord, rafraîchies en direct (voir ci-dessous).
3. La zone sensible, encadrée de rouge : Réinitialiser l'appareil efface le réseau WiFi, l'heure et les réglages d'écran, et redemande la mise en route au redémarrage.

La réinitialisation ne touche pas à la carte mémoire

Une réinitialisation d'usine efface les réglages, pas les données : le fichier CSV de la carte microSD est conservé intact.

Le journal de bord

Le firmware garde ses 200 dernières lignes en mémoire : lectures brutes des capteurs, moyenne de chaque fenêtre, contenu complet de chaque envoi, code de réponse du serveur, état du WiFi et du Bluetooth. Ces mêmes lignes se lisent à trois endroits :

• sur l'appareil, Réglages → Système → Journal ;
• dans l'application Cyan Sensor, onglet « Capteur » → Journal, avec un bouton pour envoyer le tout au support ;
• sur le port série, depuis un ordinateur.

Piloter le capteur depuis l'application Cyan Sensor

Une fois connecté au WiFi, le ModuleAir Mini se publie sur le réseau local sous le nom moduleair-mini-XXXXXX.local, dont les six derniers caractères sont propres à chaque capteur. L'application Cyan Sensor le découvre automatiquement et l'ouvre dans son onglet « Capteur », depuis lequel on peut :

• régler la luminosité de l'écran ;
• aligner la date et l'heure sur celles du téléphone ;
• vérifier et installer une mise à jour ;
• oublier le réseau WiFi, ce qui remet l'appareil en configuration Bluetooth ;
• lire le journal de bord.

Le capteur et le téléphone doivent être sur le même réseau

Cet échange est local et ne passe par aucun serveur : le téléphone et le capteur doivent être sur le même WiFi. Hors connexion, la configuration se fait par Bluetooth.

L'API HTTP locale (avancé)

Le ModuleAir Mini expose un serveur HTTP sur le réseau local, avec les mêmes chemins et les mêmes formes de réponse que le ModuleAir.

Route	Rôle
GET /api/info	Identité, version, état réseau
GET /data.json	Dernières mesures
GET /api/display · POST /set-brightness	Luminosité (0–255)
GET /api/time · POST /set-time	Heure de l'appareil
GET /check-update · GET /do-update	Mise à jour du firmware
POST /reset	Oublier le réseau WiFi
POST /reboot	Redémarrer
GET /logs	Journal de bord (curseur X-Log-Seq)

Le serveur n'est actif que lorsque le capteur est en ligne, à l'inverse du Bluetooth qui ne l'est que hors connexion. Le Mini n'expose ni /api/config, ni les routes relatives aux capteurs de particules : il n'a ni matrice LED, ni capteurs activables, ni seuils réglables.

Récupérer les données

Le ModuleAir Mini enregistre toutes ses mesures en local, sur sa carte microSD, qu'il soit connecté ou non. Pour les récupérer, trois options, au choix :

Option	Ce qu'il faut	Résultat
1. Câble USB-C	Un ordinateur	Le fichier CSV, à ouvrir dans un tableur
2. Bluetooth	Un téléphone avec l'application Cyan Sensor	Les mesures sont envoyées aux serveurs AirCarto via le téléphone, sans WiFi sur le capteur
3. WiFi	Un réseau WiFi 2,4 GHz	Envoi automatique toutes les 60 secondes vers les serveurs AirCarto

Avec les options 2 et 3, les mesures se consultent en ligne :

Consulter mes données sur monmoduleair.fr

Option 1 — Par câble USB-C : le fichier CSV

Branchez le capteur à un ordinateur avec un câble USB-C : il apparaît comme une clé USB. Le fichier data.csv s'ouvre dans n'importe quel tableur, sans logiciel à installer.

datetime,co2_ppm,temp_c,hum_pct

Horodatage

Une ligne n'est écrite que si le firmware dispose d'une heure sûre. C'est ce que garantit l'étape « date et heure » de la mise en route.

Option 2 — Par Bluetooth, avec l'application Cyan Sensor

Pour un capteur sans WiFi, le téléphone sert de relais : l'application récupère les mesures enregistrées par Bluetooth et les envoie aux serveurs AirCarto par la connexion du téléphone.

1. Sur le capteur : Réglages → TÉLÉVERSEMENT, puis ACTIVER LE BLUETOOTH
2. Dans l'application Cyan Sensor : + → Téléverser un ModuleAir mini
3. Sélectionnez le capteur : l'application récupère les mesures et les envoie

Seules les mesures pas encore reçues par les serveurs sont transférées : on peut téléverser aussi souvent qu'on le souhaite, sans créer de doublon. L'écran reste allumé pendant le transfert.

Option 3 — Par WiFi : l'envoi automatique

Connecté au WiFi (voir Connecter le capteur au WiFi), le capteur transmet ses mesures toutes les 60 secondes, sans aucune action.

Les valeurs transmises sont des moyennes

Les capteurs sont lus toutes les 2,5 secondes pour l'écran, et échantillonnés toutes les 10 secondes pour l'envoi. Toutes les 60 secondes, c'est la moyenne des échantillons valides de la fenêtre qui est transmise. Aucune valeur instantanée n'est envoyée telle quelle.

Aucune mesure perdue en cas de coupure

Si le WiFi ou le serveur est indisponible, les mesures restent sur la carte mémoire. Dès que la connexion revient, le capteur renvoie automatiquement les minutes manquantes, datées à leur heure réelle.

Format des données envoyées

Les mesures sont transmises au format JSON, avec les codes ISO LCSQA utilisés par le reste de la gamme :

Mesure	Code ISO	Unité
CO₂	ISO_17	ppm
Température	ISO_54	°C
Humidité	ISO_55	%

Le capteur est identifié par son Device ID (AABBCCDDEEFF), dérivé de l'adresse MAC de l'ESP32-S3.

Côté serveur, un Mini est un ModuleAir

Le ModuleAir Mini envoie le même device_type (ModuleAir), sur le même endpoint, avec le même jeton que les autres membres de la famille. Ce qui le distingue est son nom en base : MINI### pour le Mini, là où un ModuleAir est M### et un ModuleAir Light ML###.

Le pipeline de données est donc identique pour toute la gamme.

Exemple de payload JSON

{
  "device_id": "AABBCCDDEEFF",
  "signal_quality": -52,
  "signal_quality_unit": "-52 dB",
  "ISO_17": 574,
  "ISO_17_unit": "574 ppm",
  "ISO_54": 22.3,
  "ISO_54_unit": "22.3 °C",
  "ISO_55": 45.2,
  "ISO_55_unit": "45.2 %",
  "error_flags": 0,
  "device_status": 2
}

Les champs d'une mesure sont omis lorsque le capteur correspondant est en erreur. Les champs de diagnostic (error_flags, device_status) sont toujours présents.

Mise à jour du firmware (OTA)

Le firmware se met à jour à distance (Over-The-Air), sans câble ni logiciel, depuis l'écran ou depuis l'application :

1. Réglages → MISE À JOUR (le sous-titre de la carte indique déjà si une version est disponible)
2. Le capteur interroge le serveur et affiche la version proposée
3. Confirmez l'installation ; elle n'est jamais automatique
4. L'appareil télécharge, installe et redémarre automatiquement

La progression s'affiche à l'écran pendant toute l'opération.

Pendant la mise à jour

Ne débranchez pas le capteur pendant le téléchargement et l'installation. En cas d'échec, l'appareil conserve l'ancienne version et reste fonctionnel : la nouvelle version est écrite dans un second emplacement, et n'est activée qu'une fois complète et vérifiée.

La vérification automatique n'installe jamais rien

Le capteur vérifie périodiquement en arrière-plan si une version plus récente existe, mais se limite à le signaler sur l'écran (« maj 0.2.0 disponible »). L'installation reste un geste explicite de l'utilisateur.

Documentation matérielle

Câblage

        [Senseair S8]              [BME280]                 [DS3231]
     G+   G0  TxD  RxD         VCC  GND  SCL  SDA      SDA  SCL  3V3  GND
      │    │    │    │          │    │    │    │        │    │    │    │
     +5V  GND IO44 IO43       3.3V  GND IO17 IO18     IO7  IO6    │    │
      └───── P1 ──────┘        └────── P4 ──────┘      └─ P3 ─┘   │    │
                                 │    │                           │    │
                                 └────┴───────── repiquage ───────┘    │
                                      └───────────────────────────────-┘

La carte JC4827W543 porte cinq connecteurs JST 1.25 mm sérigraphiés P1 à P5, qui ne portent pas tous les mêmes signaux.

Connecteur	Ce qui y est raccordé	Remarque
P1 (sous l'USB-C)	Senseair S8	seul connecteur fournissant le 5 V
P3	DS3231, signaux seulement	ne fournit ni masse ni 3,3 V
P4 (marqué « UART1 »)	BME280	3,3 V et masse disponibles
P5	second BME280, ou alimentation d'appoint	mêmes signaux que P4

⚠ Le S8 n'a aucune protection contre l'inversion de polarité. Inverser G+ et G0 le détruit.

⚠ Le BME280 accepte 3,6 V maximum. Jamais sur le 5 V, sauf module à régulateur intégré.

⚠ P3 ne sort que des GPIO : le DS3231 est alimenté en se repiquant sur le 3,3 V et la masse du BME280.

Le détail complet, avec les datasheets, figure dans le dépôt : docs/CABLAGE.md.

Brochage (pinout) ESP32-S3

Bus	Capteur / fonction	GPIO
UART1 (Modbus RTU)	Senseair S8	RX IO44 · TX IO43
I²C matériel	BME280	SDA IO18 · SCL IO17
I²C logiciel	DS3231	SDA IO7 · SCL IO6
QSPI	Dalle LCD NV3041A	IO45 IO47 IO21 IO48 IO40 IO39
I²C	Tactile GT911	IO8 IO4 IO3 IO38
SPI	Carte microSD	IO10 IO11 IO12 IO13
PWM	Rétroéclairage	IO1
USB natif	Console série + disque USB	IO19 / IO20

Broches réellement libres : IO5, IO9, IO14, IO15, IO16, et IO46 sous réserve (broche de strapping).

Dépannage

Symptôme	Cause probable	Que faire
L'écran affiche --:-- à la place de l'heure	L'horloge n'a pas encore de lecture sûre	Réglages → Date et heure
Un écran « Capteur / ERREUR » apparaît dans la rotation	Le capteur nommé ne répond plus	Vérifier son câblage ; consulter le journal
Le capteur n'apparaît pas dans l'application	Il est hors ligne, ou sur un autre réseau que le téléphone	Vérifier le WiFi ; sinon il s'annonce en Bluetooth au bout d'une minute
Les mesures ne remontent pas en ligne	Pas d'accès internet, ou serveur injoignable	Consulter le journal : il donne le code de réponse de chaque envoi
L'écran est resté blanc au démarrage	Le firmware n'a pas démarré	Débrancher / rebrancher l'appareil

Commencer par le journal

Réglages → Système → Journal affiche en direct la dernière lecture de chaque capteur, la moyenne envoyée, le contenu exact de l'envoi et le code de réponse du serveur.

Firmware

Le firmware du ModuleAir Mini est open source et développé par AirCarto.

Dépôt GitHub — ModuleAir-mini

La version installée est affichée dans Réglages → Système. Le projet suit le Semantic Versioning (MAJEUR.MINEUR.CORRECTIF).

Évolutions prévues

• Mode d'affichage détaillé : cadrans, courbes des 20 dernières minutes et pastilles de niveau. Présent dans le firmware, il n'est pas encore accessible depuis l'interface.
• Remontée AtmoSud (MicroSpot) : l'envoi secondaire est implémenté ; il sera activé appareil par appareil au démarrage du programme.

Questions / Commentaires
